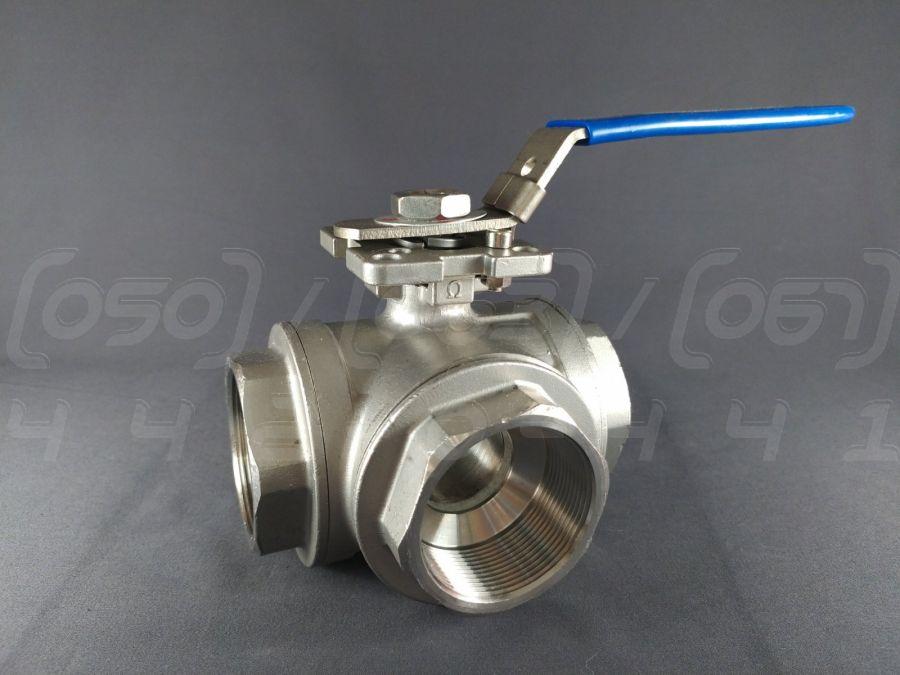

Кран кульовий триходовий муфтовий нержавіючий DN65 (2 1/2"), н/ж сталь AISI304, Ру63 (1000 PSI), Г-порт, майданчик під привід, BSP

Кран кульовий триходовий муфтовий нержавіючий DN65 (2 1/2") AISI304 з Г-портом - це запірно-розподільча арматура, призначена для перемикання або змішування потоків робочого середовища в промислових трубопровідних системах. Виготовляється з литої корозійностійкої нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN): DN65, що відповідає умовному проходу 2 1/2 дюйма.
2. Номінальний тиск (PN): Ру63 / PN63, що еквівалентно 1000 PSI, забезпечує високий запас міцності для більшості промислових застосувань.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (CF8), гарантує відмінну корозійну стійкість в контакті з водою, харчовими продуктами, слабкими кислотами та лугами.
4. Матеріал кулі та штока: Нержавіюча сталь AISI304.
5. Ущільнення кулі: PTFE (фторопласт), армований, що забезпечує хімічну інертність та довговічність у широкому діапазоні температур.
6. Тип приєднання: Муфтове, з внутрішньою циліндричною трубною різьбою BSPP (G 2 1/2").
7. Тип протоку: Г-порт (L-port), дозволяє перемикати потік між центральним входом і одним з двох бічних виходів або повністю перекривати його.
8. Робоча температура: Від -25°C до +180°C, залежно від параметрів робочого середовища.
9. Особливості конструкції:
   • Монтажний майданчик (ISO 5211): Стандартизований майданчик для легкого та швидкого встановлення пневматичного або електричного приводу з метою автоматизації керування.
   • Фіксатор на ручці: Запобігає випадковій або несанкціонованій зміні положення крана.
   • Звужений прохідний перетин: Конструктивна особливість триходових кранів. Отвір у кулі виконано під кутом 90 градусів. Створення повнопрохідної конструкції вимагало б значного збільшення діаметра кулі і, як наслідок, усього корпусу крана, що зробило б його невиправдано громіздким, важким і дорогим. Така конструкція є оптимальним інженерним компромісом між функціональністю, габаритами та вартістю.

Синоніми та альтернативні назви

• Кран кульовий 3-ходовий: Технічно коректна і найбільш поширена назва, що вказує на кількість робочих портів.
• Вентиль кульовий триходовий: Поширений у розмовній мові синонім, хоча з технічної точки зору термін "вентиль" частіше застосовується до сідельних клапанів для регулювання.
• Кульова засувка триходова: Некоректна, але іноді вживана в побуті назва. Засувки мають абсолютно інший принцип дії (шиберний затвор).
• Кран нержавіючий Г-порт: Професійний сленг, що акцентує увагу на конфігурації каналу в кулі.
• Кран триканальний: Описовий термін, зрозумілий для нефахівців, що інтуїтивно пояснює функцію.
• Розподільчий кран: Назва, що точно описує основну функцію – розподіл або перенаправлення потоків.
• Кран під привід: Сленгова назва, що вказує на наявність монтажного майданчика ISO 5211 для автоматизації.
• Запірний клапан триходовий: Загальна технічна назва для пристроїв, що виконують функцію перекриття та розподілу, хоча "кульовий кран" є більш точним.

Переваги триходового кульового крана

1. Оптимізація системи: Один триходовий кран замінює собою вузол з двох або трьох стандартних двоходових кранів, що спрощує схему трубопроводу, зменшує кількість потенційних місць витоку та знижує загальні витрати.
2. Багатофункціональність: Дозволяє не тільки перекривати потік, а й перенаправляти його по різних контурах, що ідеально для байпасних ліній або систем змішування.
3. Готовність до автоматизації: Наявність монтажного майданчика стандарту ISO 5211 значно спрощує та здешевлює встановлення стандартних приводів для дистанційного керування.
4. Надійність та герметичність: Конструкція з плаваючою кулею та ущільненнями з PTFE забезпечує високий клас герметичності затвора (Клас "А").
5. Компактність: Незважаючи на складну функцію, кран має відносно невеликі габарити порівняно з вузлом з кількох окремих кранів.
6. Простота керування: Поворот ручки на 90 градусів забезпечує швидке перемикання потоків, а її положення служить чітким візуальним індикатором.
7. Висока корозійна стійкість: Матеріал корпусу AISI304 робить кран придатним для використання в харчовій, хімічній та фармацевтичній промисловості.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI304 застосовують дешевшу сталь з низьким вмістом нікелю та хрому. Наслідки: Різке зниження корозійної стійкості, поява іржі вже через кілька місяців, особливо у вологому середовищі або при контакті з агресивними речовинами.
• Зменшення товщини стінок корпусу: Виробництво кранів з тоншими стінками для економії металу. Наслідки: Зниження механічної міцності та максимального робочого тиску, вразливість до гідроударів та механічних пошкоджень.
• Використання неякісних ущільнень: Заміна армованого PTFE на дешевий пластик або фторопласт без добавок. Наслідки: Швидке зношування ущільнень, втрата герметичності ("підтравлювання"), звуження робочого діапазону температур, хімічна несумісність з багатьма середовищами.
• Спрощена конструкція штока: Відсутність противикидного механізму. Наслідки: Підвищений ризик видавлювання штока під тиском, що може призвести до аварійної ситуації.

Монтаж та експлуатація

1. Очищення трубопроводу: Перед встановленням переконайтеся, що трубопровід очищений від бруду, іржі, окалини та зварювального грату.
2. Ущільнення різьби: Використовуйте відповідні ущільнювальні матеріали (наприклад, фторопластову стрічку (ФУМ) або анаеробний герметик), сумісні з робочим середовищем.
3. Затягування: Затягуйте кран за допомогою ключа за ту частину корпусу (найближчу до труби), яка нагвинчується, щоб уникнути деформації та порушення герметичності кульового вузла.
4. Відсутність напружень: Кран не повинен зазнавати навантажень від вигину, вібрації або ваги трубопроводу. За потреби використовуйте опори.

• Плавне керування: Повертайте ручку плавно, щоб уникнути гідравлічного удару в системі.
• Відповідність параметрів: Не перевищуйте максимальні значення тиску PN63 та температури 180°C.
• Періодичний огляд: Регулярно перевіряйте кран на предмет витоків через ущільнення штока та по корпусу.
• Профілактика: Якщо кран довгий час знаходиться в одному положенні, рекомендується періодично (раз на 1-2 місяці) робити цикл "відкрито-закрито" для запобігання "прикипанню" кулі.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI304 не рекомендується для середовищ з високим вмістом хлоридів (наприклад, морська вода, деякі кислоти), оскільки це може викликати точкову корозію.
2. Абразивне зношування: Наявність у середовищі твердих частинок (пісок, окалина) може пошкодити поліровану поверхню кулі та ущільнення, що призведе до швидкої втрати герметичності.
3. Обмежена пропускна здатність: Звужений перетин створює додатковий гідравлічний опір порівняно з повнопрохідними кранами, що слід враховувати при розрахунку пропускної здатності системи.
4. Замерзання робочого середовища: Кристалізація рідини (наприклад, води) всередині крана може призвести до його руйнування через розширення льоду.
5. Неякісний монтаж: Надмірне затягування або використання невідповідних ущільнювачів може стати причиною витоків або пошкодження різьби.

Області застосування

• Харчова промисловість: лінії розливу, системи CIP-мийки, молочні заводи, пивоварні, виноробство.
• Хімічна промисловість: дозування та змішування реагентів, робота зі слабкими кислотами, лугами, розчинниками.
• Водопостачання та опалення: розподільчі вузли, байпасні лінії в системах ГВП, ХВП та опалення.
• Фармацевтична промисловість: системи подачі очищеної води та інших стерильних середовищ.
• Машинобудування та пневматика: керування потоками стисненого повітря, мастил, емульсій та охолоджувальних рідин.

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що дозволяє працювати з агресивними середовищами та забезпечує довговічність.
2. Гігієнічність: Гладка, непориста поверхня нержавіючої сталі не сприяє розмноженню бактерій, що є критично важливим для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Високі механічні властивості забезпечують тривалий термін служби навіть за високих тисків та температур.
4. Термостійкість: Нержавіюча сталь зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Дотримання стандартів: Використання сталі, що відповідає промисловим стандартам, таким як AISI, гарантує якість та надійність всієї системи.
