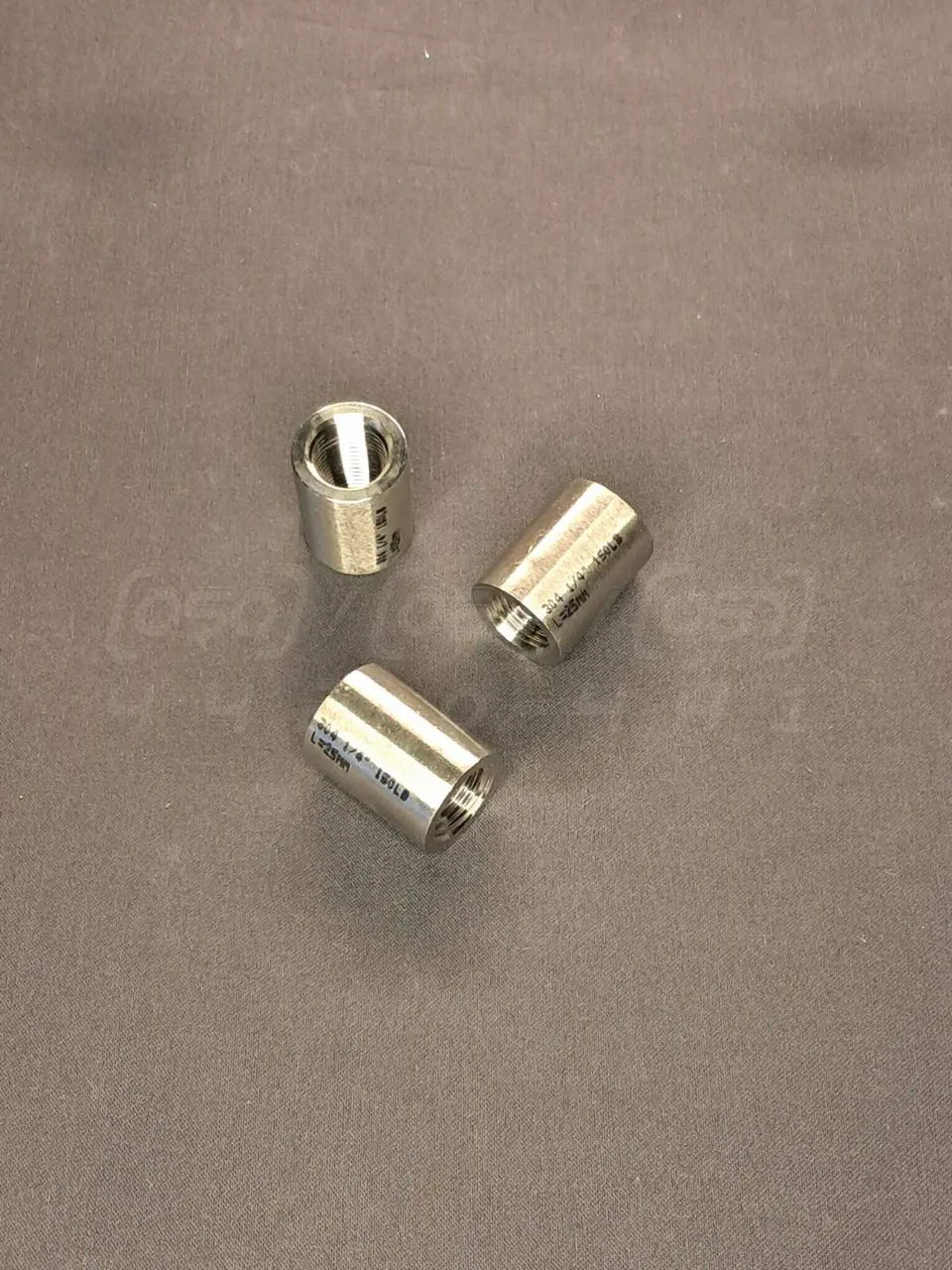

Муфта різьбова нержавіюча DN8 (1/4") пряма, н/ж сталь AISI316, товстостінна, повністю прорізана

Муфта пряма різьбова Ду 8 (1/4") з нержавіючої сталі AISI316, повністю прорізана (згонова), BSPP, Class 150, муфта-бочонок, виготовлена з товстостінної труби - це високоякісний з'єднувальний фітинг, що є циліндром із суцільною внутрішньою різьбою. Він призначений для створення роз'ємних, герметичних з'єднань на прямих ділянках трубопроводів. Виготовляється з товстостінної нержавіючої труби марки AISI316, що забезпечує підвищену міцність та стійкість до агресивних середовищ.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN8 або Ду 8 (1/4" дюйма).
2. Номінальний тиск (PN): Class 150, що відповідає тиску до 20 бар (PN20).
3. Матеріал корпусу: Нержавіюча сталь AISI 316 (аналоги CF8M, 1.4401, 08Х17Н13М2).
4. Тип з'єднання: Різьбове, внутрішня/внутрішня (ВР/ВР).
5. Тип різьби: BSPP (G), трубна циліндрична.
6. Особливість конструкції: Повністю прорізана (наскрізна різьба), дозволяє використовувати муфту як згонову.
7. Спосіб виготовлення: Вироблена з товстостінної безшовної труби, що гарантує підвищену механічну міцність та надійність.
8. Робоча температура: Від -60°C до +450°C.
9. Стандарти: Конструкція відповідає ГОСТ 8966-75 та DIN 2986.

Синоніми та альтернативні назви

• Муфта-бочонок: Технічна назва, що описує характерну циліндричну, трохи опуклу форму фітинга.
• З'єднувальна муфта: Загальний технічний термін, який точно описує основну функцію виробу – з'єднання труб.
• Різьбовий фітинг: Широкий технічний термін, що вказує на приналежність до класу з'єднувальних деталей з різьбою.
• Згонова муфта: Професійний сленг, що підкреслює ключову особливість – наявність наскрізної різьби, що дозволяє "зганяти" фітинг по трубі з довгою різьбою.
• Прямий з'єднувач: Технічний синонім, який акцентує увагу на тому, що муфта з'єднує труби по прямій лінії без зміни напрямку.

Переваги муфти різьбової

1. Підвищена міцність: Виготовлення з товстостінної труби забезпечує чудову стійкість до високого тиску, гідроударів та механічних навантажень.
2. Максимальна корозійна стійкість: Сталь AISI316 з додаванням молібдену значно перевершує AISI304 за стійкістю до хлоридів, кислот та сольових розчинів.
3. Надійність та герметичність: Якісна циліндрична різьба BSPP у поєднанні з ущільнювачами (стрічка ФУМ, герметик) створює довговічне та абсолютно герметичне з'єднання.
4. Універсальність монтажу: Наскрізна різьба дозволяє використовувати фітинг як стандартну з'єднувальну або як згонову муфту, що є незамінним при з'єднанні нерухомих труб.
5. Широкий температурний діапазон: Матеріал AISI316 зберігає свої експлуатаційні властивості при екстремально низьких та високих температурах.
6. Багаторазове використання: Різьбова конструкція дозволяє багаторазово проводити монтаж та демонтаж з'єднання для ремонту або обслуговування системи.

Варіанти здешевлення та їх наслідки

• Заміна сталі на AISI 304: Найчастіший спосіб здешевлення. Призводить до різкого зниження корозійної стійкості в агресивних середовищах, особливо тих, що містять хлориди, що скорочує термін служби.
• Використання тонкостінної труби: Зменшується механічна міцність та стійкість до тиску. Така муфта більш схильна до деформації та руйнування при гідроударах.
• Довжина муфти, коротша за стандартну: Економія на матеріалі веде до зменшення кількості витків різьби в зачепленні. Це знижує надійність з'єднання та збільшує ризик протікання під тиском.
• Неякісне нарізання різьби: Різьба з "рваними" краями, задирками або неточними розмірами ускладнює монтаж, може пошкодити відповідну деталь і не забезпечує належної герметичності.

Монтаж та експлуатація

1. Підготовка: Очистіть різьби на трубах і муфті від бруду та стружки. Переконайтеся у відсутності пошкоджень.
2. Ущільнення: На зовнішню різьбу нанесіть ущільнювальний матеріал (стрічка ФУМ, сантехнічна нитка), сумісний з робочим середовищем та температурою.
3. Затягування: Затягуйте з'єднання за допомогою відповідного ключа, прикладаючи зусилля, достатнє для герметизації, але без ризику зірвати різьбу.
4. Відсутність напружень: Переконайтеся, що трубопровід змонтований рівно, і на муфту не діють згинальні навантаження.

1. Відповідність параметрів: Експлуатуйте систему в межах робочого тиску та температури, встановлених для сталі AISI316 та Class 150.
2. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями, перепадами температур або агресивними середовищами.
3. Хімічна сумісність: Незважаючи на високу стійкість AISI316, переконайтеся в її сумісності з особливо концентрованими кислотами або лугами при високих температурах.

Можливі ризики та обмеження

1. Неправильний вибір ущільнювача: Використання ущільнювального матеріалу, нестійкого до робочого середовища або температури, призведе до швидкої втрати герметичності.
2. Гальванічна корозія: Уникайте прямого контакту муфти з нержавіючої сталі з фітингами з вуглецевої сталі в електропровідних середовищах, щоб запобігти корозії.
3. Перетягування різьби: Надмірне зусилля при монтажі може деформувати фітинг або пошкодити різьбу, що призведе до неремонтопридатного витоку.
4. Абразивний знос: У середовищах з великою кількістю твердих абразивних частинок (пісок, окалина) різьба з часом може зношуватися.
5. Замерзання робочого середовища: Замерзання води або іншої рідини всередині муфти може призвести до її розриву через розширення льоду.

Галузі застосування

• Хімічна та нафтохімічна промисловість: Для трубопроводів, що транспортують кислоти, луги, розчинники та інші агресивні речовини.
• Фармацевтична промисловість: У системах для виробництва та транспортування лікарських препаратів, де важлива чистота та стійкість матеріалу.
• Харчова промисловість: Для молочних, пивоварних заводів, ліній розливу соків та напоїв.
• Суднобудування та морське застосування: Завдяки високій стійкості до корозії в солоній воді та морському кліматі.
• Енергетика: У контурах охолодження, паропроводах та інших системах з високими вимогами до надійності.
• Лабораторне обладнання: Для складання випробувальних стендів та аналітичних систем.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI316 містить молібден, що забезпечує їй чудовий захист від пітингової та щілинної корозії в хлоридних середовищах.
2. Довговічність та надійність: Матеріал стійкий до окислення та зберігає свої механічні властивості протягом десятиліть навіть у складних умовах.
3. Гігієнічність та екологічна безпека: Є біологічно інертним матеріалом, ідеально підходить для контакту з питною водою та харчовими продуктами.
4. Стійкість до температур: Ефективно працює в найширшому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні робочі тиски без деформації та руйнування.
6. Естетичний зовнішній вигляд: Не потребує додаткової обробки або фарбування та зберігає свій вигляд на весь термін служби.
