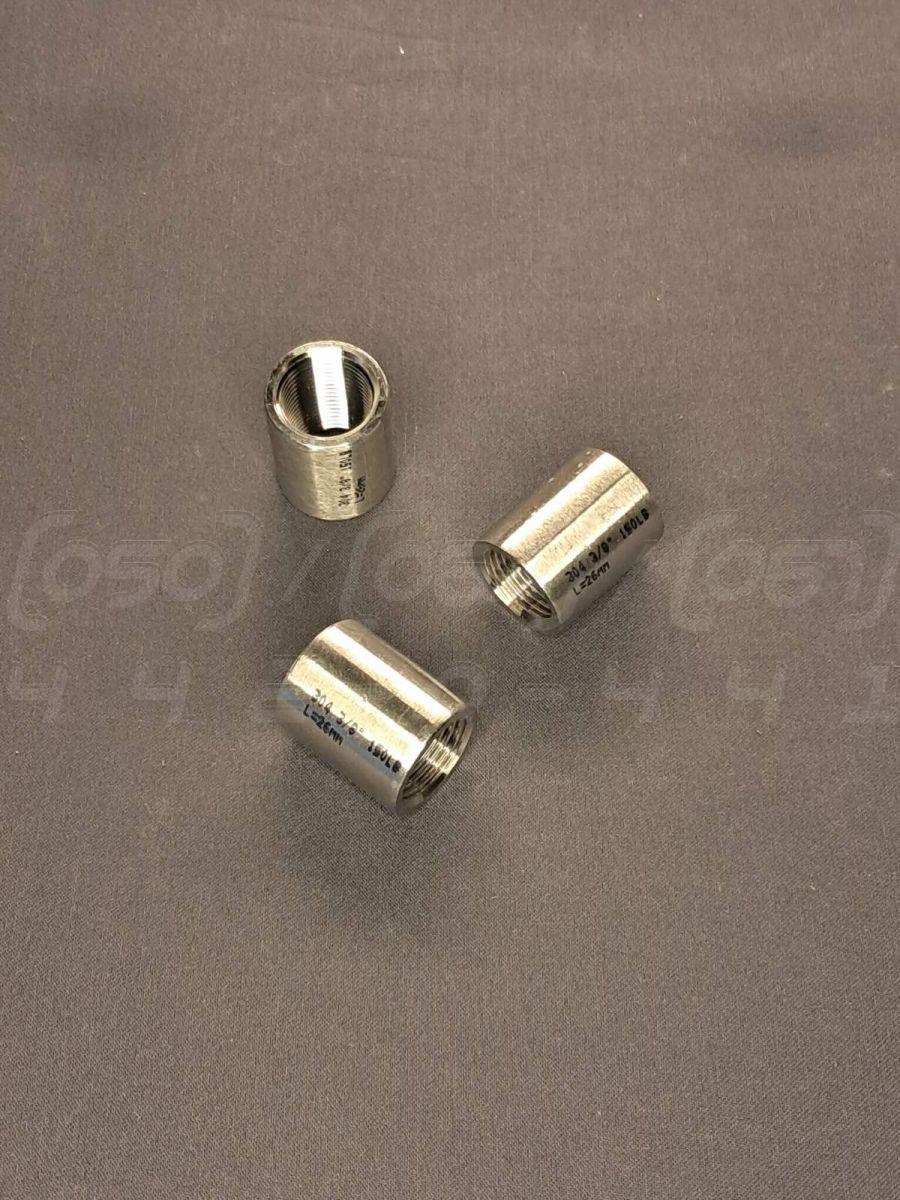

Муфта різьбова нержавіюча DN10 (3/8") повністю прорізана, н/ж сталь AISI316, BSPP, Class 150, ГОСТ 8966

Муфта пряма різьбова Ду 10 (3/8") з нержавіючої сталі AISI316 - це з'єднувальний фітинг циліндричної форми з внутрішньою трубною різьбою, призначений для створення міцного та герметичного з'єднання ділянок трубопроводу. Виготовляється з нержавіючої сталі марки AISI316 (аналог 08Х17Н13М2), що забезпечує високу корозійну стійкість в агресивних середовищах.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN10 або 3/8" дюйма.
2. Номінальний тиск (PN): Class 150, що еквівалентно тиску до 1.6 МПа (16 бар) або 150 PSI при температурі до 185°C.
3. Матеріал корпусу: Нержавіюча сталь AISI316 (CF8M), що має підвищену стійкість до хлоридів та кислот завдяки доданню молібдену.
4. Тип з'єднання: Різьбове, внутрішня циліндрична трубна різьба BSPP (G).
5. Виконання: Повністю прорізана (згінна), що забезпечує максимальну довжину різьбового контакту та надійність з'єднання.
6. Стандарти: Конструкція та розміри відповідають ГОСТ 8966-75 та DIN 2986.
7. Робоча температура: Діапазон від -20°C до +220°C, залежно від ущільнювача, що використовується, та тиску в системі.

Синоніми та альтернативні назви

• Муфта-бочонок: Сленгова назва, яку муфта отримала за свою зовнішню форму, що нагадує невеликий бочонок. Часто використовується для позначення муфт, виготовлених з відрізка труби.
• З'єднувальна муфта: Загальний технічний термін, що описує основну функцію фітинга – з'єднання двох елементів трубопроводу.
• Згінна муфта: Технічний термін для муфти з довгою різьбою, яка використовується у складі "згону" для нерухомих ділянок труб. Дана муфта може виконувати цю функцію.
• Пряма муфта: Офіційна назва за ГОСТ 8966-75, вказує на те, що фітинг з'єднує труби однакового діаметра.
• Фітинг різьбовий: Загальна назва для всіх з'єднувальних деталей трубопроводу з різьбою.
• Нержавіючий бочонок: Спрощена сленгова назва, що підкреслює матеріал і форму.

Переваги різьбової муфти

1. Простота монтажу та демонтажу: Не вимагає зварювального обладнання, що спрощує та прискорює встановлення, а також дозволяє легко розбирати з'єднання для обслуговування чи модифікації системи.
2. Висока герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) забезпечує надійне та герметичне з'єднання.
3. Універсальність: Підходить для з'єднання труб, а також для підключення запірної арматури, фільтрів та інших елементів трубопровідної системи.
4. Корозійна стійкість: Матеріал AISI316 забезпечує чудовий захист від корозії в агресивних середовищах, включаючи розчини кислот, лугів та солону воду.
5. Багаторазове використання: На відміну від зварних з'єднань, різьбову муфту можна використовувати повторно після демонтажу.
6. Відсутність термічного впливу: Монтаж без зварювання виключає зміну структури металу труби в зоні з'єднання, зберігаючи його міцнісні та корозійні властивості.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 304 замість AISI 316: AISI 304 дешевша, але значно поступається AISI 316 у корозійній стійкості, особливо в середовищах із вмістом хлоридів та кислот. Наслідки: передчасна корозія, іржаві патьоки, скорочення терміну служби.
• Зменшення товщини стінки: Знижує вагу та витрату металу, але призводить до падіння механічної міцності та максимального робочого тиску. Наслідки: деформація при затягуванні, ризик розриву під тиском.
• Зменшення довжини муфти: Економія на матеріалі за рахунок вкорочення фітинга порівняно зі стандартами ГОСТ або DIN. Наслідки: менша кількість витків різьби в зачепленні, зниження міцності з'єднання, підвищений ризик витоків.
• Низька якість нарізання різьби: Використання зношеного інструменту або порушення технології призводить до неточних розмірів та шорсткої поверхні різьби. Наслідки: складність монтажу, ризик "закушування" різьби, неможливість створити герметичне з'єднання.

Монтаж та експлуатація

1. Підготовка: Переконайтеся, що різьби на трубі та муфті чисті, без задирок, іржі та бруду.
2. Ущільнення: На зовнішню різьбу труби нанесіть ущільнювальний матеріал (наприклад, ФУМ-стрічку або анаеробний герметик), намотуючи його за ходом різьби.
3. Збірка: Накрутіть муфту на трубу вручну до упору, після чого використовуйте відповідний трубний ключ для затягування.
4. Затягування: Затягуйте з'єднання на 1.5-2 оберти після ручного накручування. Уникайте надмірного зусилля, щоб не пошкодити різьбу або фітинг.
5. Відсутність напружень: Переконайтеся, що труби, які з'єднуються, співвісні і не створюють згинальних навантажень на муфту.

1. Відповідність параметрам: Не перевищуйте максимальні значення тиску та температури, встановлені для Class 150.
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI316.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах із вібраціями або перепадами температур.

Можливі ризики та обмеження

1. "Закушування" різьби: Нержавіюча сталь схильна до заїдання (холодного зварювання) при монтажі без змащення або при надмірному зусиллі.
2. Вібраційне навантаження: У системах з високим рівнем вібрації різьбові з'єднання можуть з часом ослабнути.
3. Неправильний ущільнювач: Вибір невідповідного ущільнювача може призвести до витоків або його руйнування під впливом температури чи агресивного середовища.
4. Гальванічна корозія: При з'єднанні з фітингами з інших металів (наприклад, з вуглецевої сталі) у присутності електроліту може виникнути гальванічна корозія.

Галузі застосування

• Хімічна та нафтохімічна промисловість: Транспортування кислот, лугів, розчинників та інших агресивних рідин.
• Харчова промисловість: Системи подачі води, соків, молока, спиртних напоїв.
• Фармацевтика та медицина: Трубопроводи для чистих середовищ, де важлива гігієнічність та стійкість до стерилізації.
• Системи водопостачання та опалення: Монтаж трубопроводів гарячої та холодної води, особливо в умовах підвищеної вологості.
• Суднобудування: Застосування в морському середовищі завдяки високій стійкості AISI316 до солоної води.

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує довговічність в агресивних середовищах.
2. Гігієнічність: Гладка поверхня без пор запобігає скупченню бактерій, що критично важливо для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Високі механічні властивості забезпечують надійність роботи під тиском.
4. Термостійкість: Зберігає свої властивості в широкому діапазоні температур.
5. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну служби.
