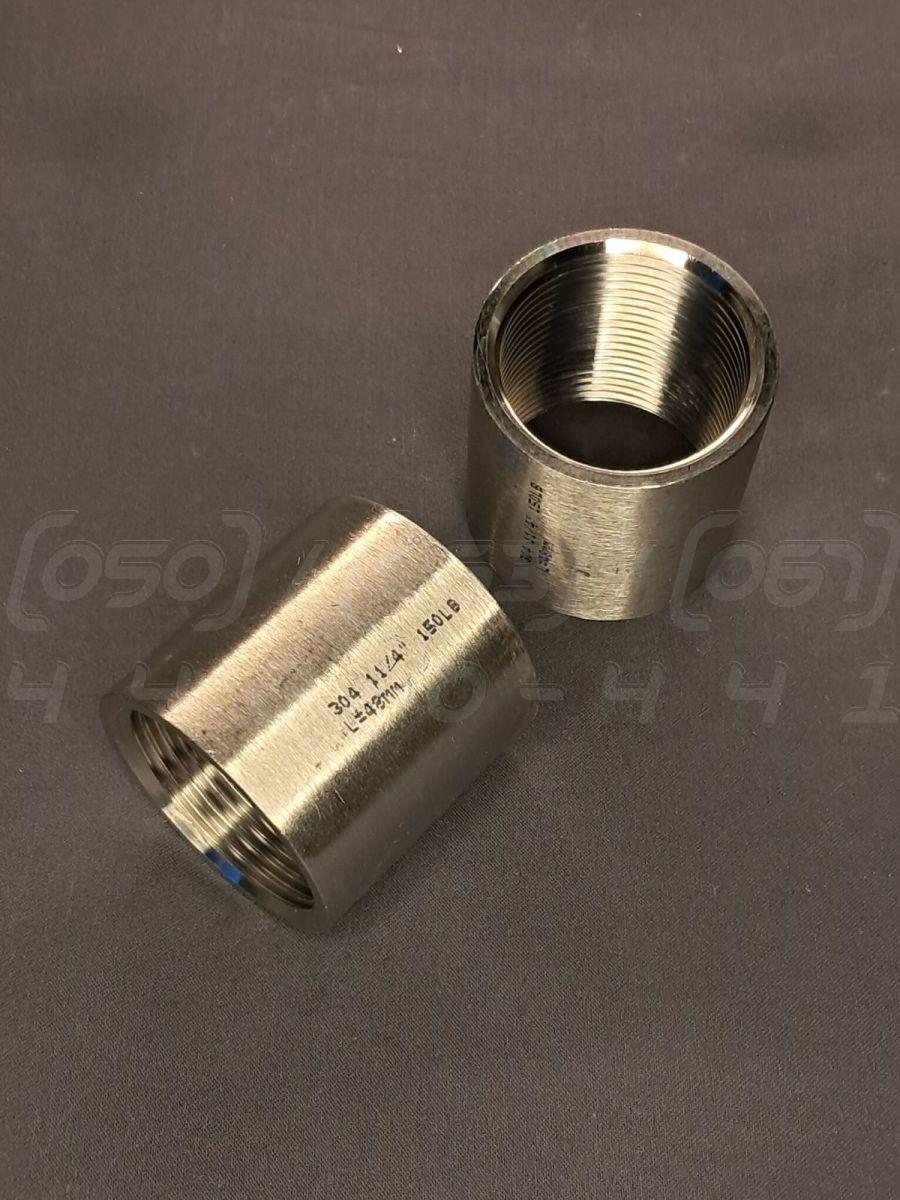

Муфта різьбова нержавіюча DN32 (1"1/4), н/ж сталь AISI316, повністю прорізана, BSPP, Class 150

Муфта різьбова нержавіюча DN32 (1"1/4) зі сталі AISI316 - це з'єднувальний фітинг преміум-класу, призначений для прямого та надійного з'єднання ділянок трубопроводу в середовищах з підвищеною корозійною активністю. Виготовляється з кислотостійкої сталі марки AISI316 і має наскрізну внутрішню циліндричну різьбу BSPP, що дозволяє використовувати її як згінну муфту.

Технічні характеристики

1. Номінальний діаметр (DN): DN32, що відповідає 1"1/4 дюйма.
2. Номінальний тиск (Class): Class 150, забезпечує надійність у системах середнього тиску.
3. Матеріал корпусу: Нержавіюча сталь AISI316 (аналог 08Х17Н13М2, 1.4401), легована молібденом для підвищеної стійкості до кислот та хлоридів.
4. Тип ущільнення: Вимагає застосування ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик, сантехнічний льон), сумісних з робочим середовищем.
5. Тип з'єднання: Різьбове, внутрішнє/внутрішнє (ВВ).
6. Стандарт різьби: BSPP (G) - трубна циліндрична різьба.
7. Робоча температура: Від -60°C до +300°C (фактична межа залежить від типу ущільнювача).
8. Виконання: Повністю прорізана (згінна), виготовлена з товстостінної труби згідно зі стандартами ГОСТ 8966-75 та DIN 2986.

Синоніми та альтернативні назви

• Муфта-бочонок: Поширена сленгова назва, зумовлена формою фітинга, що нагадує маленький бочонок.
• З'єднувальна муфта 1 1/4" AISI316: Технічно точне найменування, що вказує на функцію, розмір та марку сталі.
• Пряма муфта кислотостійка: Позначення, що підкреслює, що фітинг з'єднує труби одного діаметра і виготовлений зі сталі з поліпшеною корозійною стійкістю.
• Фітинг ВВ 1.4401: Коротке позначення для специфікацій, де "ВВ" - внутрішня/внутрішня різьба, а "1.4401" - європейський аналог сталі AISI316.
• Згінна муфта нержавіюча: Технічний термін, що описує муфту з наскрізною різьбою для використання у згінних з'єднаннях.
• Бочонок нержавіючий Ду32: Професійний сленг, синонім "муфти-бочонка".

Переваги різьбової муфти

1. Найвища корозійна стійкість: Сталь AISI316 значно перевершує AISI304 за стійкістю до хлоридів, кислот та морської води.
2. Простота монтажу та демонтажу: З'єднання не вимагає зварювальних робіт, що дозволяє швидко збирати та розбирати вузли для обслуговування або модифікації.
3. Надійна герметичність: При правильному монтажі з якісним ущільнювачем забезпечує довговічне та герметичне з'єднання.
4. Широкий температурний діапазон: Дозволяє використовувати фітинг в системах з гарячою водою, парою та при кріогенних температурах.
5. Універсальність застосування: Ідеально підходить для хімічної, фармацевтичної, харчової та суднобудівної галузей.
6. Багаторазове використання: Якісний фітинг зі сталі AISI316 можна використовувати повторно, що знижує експлуатаційні витрати.

Варіанти здешевлення та їх наслідки

• Підміна сталі на AISI 304: Найчастіший спосіб здешевлення. Замість кислотостійкої AISI316 використовується стандартна AISI304. Наслідки: Катастрофічне зниження терміну служби в агресивних середовищах (кислоти, сольові розчини), швидка точкова та щілинна корозія.
• Зменшена товщина стінки: Виробництво з більш тонкостінної труби для економії матеріалу. Наслідки: Зниження механічної міцності, високий ризик деформації або руйнування при затягуванні, неможливість витримувати заявлений тиск.
• Довжина муфти коротша за стандартну: Виріб має меншу довжину, ніж передбачено ГОСТ 8966 або DIN 2986. Наслідки: Зменшується кількість робочих витків різьби в зачепленні, що критично знижує міцність з'єднання та підвищує ризик зриву різьби під навантаженням.
• Неякісна різьба: Наявність "рваних" витків, задирок або невідповідність профілю різьби стандарту. Наслідки: Неможливість створити герметичне з'єднання, високий ризик задирання ("прикипання") різьби при монтажі.

Монтаж та експлуатація

• Очищення різьби: Переконайтеся, що різьби на трубі та муфті чисті, без бруду, стружки та пошкоджень.
• Використання ущільнювача: Обов'язково застосовуйте ущільнювальний матеріал (ФУМ-стрічка, анаеробний герметик), сумісний з AISI316 та робочим середовищем.
• Правильне затягування: Затягуйте з'єднання плавно, без ривків та надмірних зусиль, щоб уникнути задирання різьби. Рекомендується використовувати спеціальне мастило для нержавіючих різьб.
• Відсутність напружень: Змонтований трубопровід не повинен створювати згинальних або осьових навантажень на муфту.

• Перевірка сумісності: Завжди перевіряйте сумісність сталі AISI316 з концентрацією та температурою робочого середовища.
• Дотримання параметрів: Не допускайте перевищення робочого тиску та температури, встановлених для Class 150.
• Регулярний огляд: Періодично інспектуйте з'єднання на предмет витоків, особливо в системах з вібраціями та термоциклюванням.

Можливі ризики та обмеження

1. Різьбове задирання ("холодне зварювання"): Високий ризик при монтажі "на суху". Витки різьби можуть зчепитися, роблячи демонтаж неможливим без руйнування.
2. Хлоридна корозія: Незважаючи на високу стійкість, сталь AISI316 може піддаватися корозії в гарячих концентрованих хлоридних середовищах.
3. Неправильний вибір ущільнювача: Використання ущільнювача, нестійкого до робочого середовища, призведе до його руйнування та втрати герметичності.
4. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути гальванічна пара, що прискорює корозію.
5. Вібраційні навантаження: У системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути.

Галузі застосування

• Хімічна промисловість: Трубопроводи для кислот, лугів, розчинників та інших агресивних реагентів.
• Фармацевтика та біотехнології: Стерильні системи, де потрібна висока чистота та стійкість до миючих засобів.
• Суднобудування та морські платформи: Системи, що працюють у контакті з морською водою та соляним туманом.
• Харчова промисловість: Лінії для кислих продуктів (соки, маринади), системи CIP-мийки.
• Целюлозно-паперова промисловість: Обладнання, що працює в агресивних хімічних середовищах.

Переваги нержавіючої сталі

1. Чудова корозійна стійкість: Добавка молібдену в сталь AISI316 забезпечує захист від широкого спектра агресивних хімічних речовин.
2. Гігієнічність та чистота: Гладка непориста поверхня ідеальна для стерильних застосувань, легко миється та дезінфікується.
3. Висока міцність та жароміцність: Зберігає механічні властивості при підвищених температурах краще, ніж AISI304.
4. Довговічність: Забезпечує тривалий термін служби навіть у найскладніших умовах експлуатації, знижуючи витрати на заміну та ремонт.
5. Екологічність: Нержавіюча сталь є повністю перероблюваним матеріалом, що знижує вплив на навколишнє середовище.
