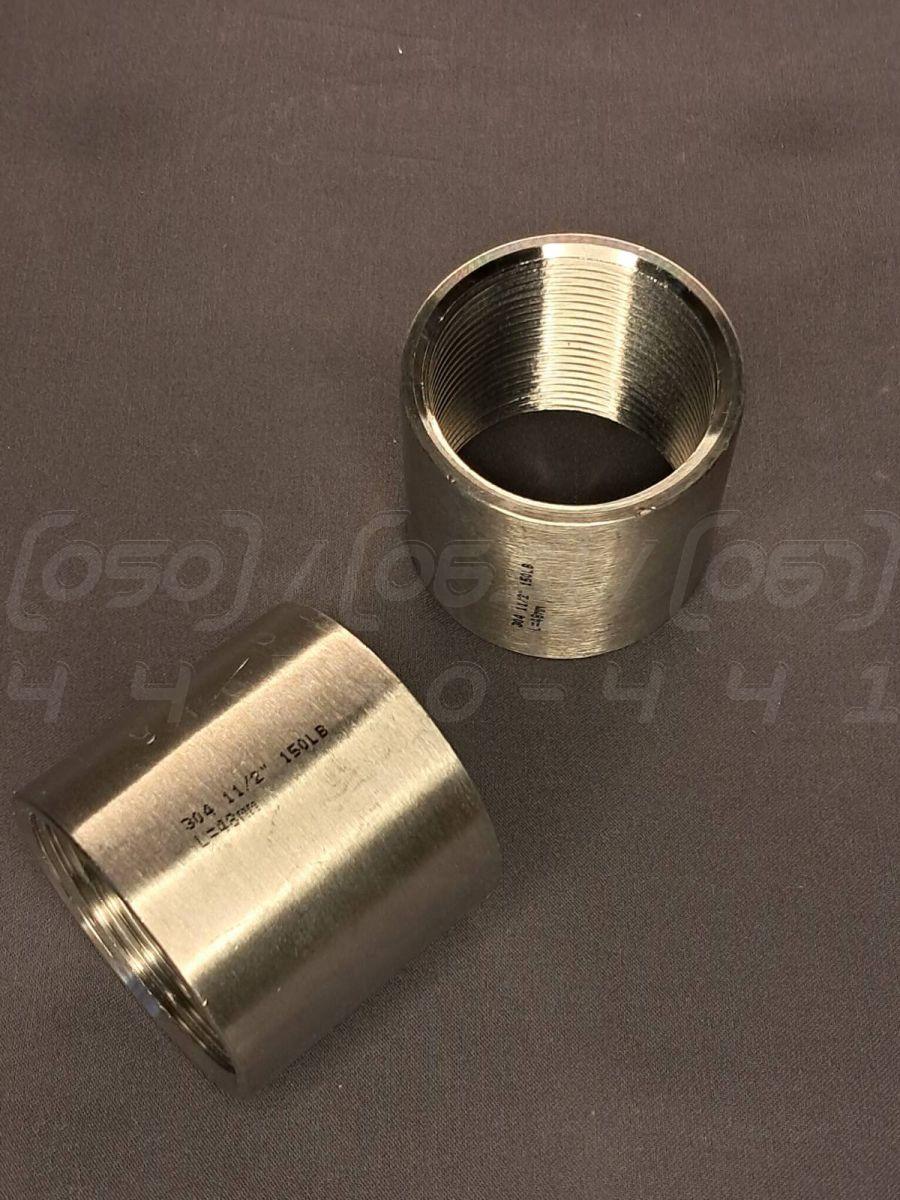

Муфта різьбова нержавіюча DN40 (1"1/2), н/ж сталь AISI316, згінна, BSPP, Class 150, ГОСТ 8966, DIN 2986

Муфта пряма різьбова Ду 40 (1"1/2) з нержавіючої сталі AISI316, повністю прорізана (згінна), BSPP, Class 150 - це з'єднувальний різьбовий фітинг, що є відрізком товстостінної труби з безперервною внутрішньою циліндричною різьбою. Призначений для прямого з'єднання ділянок трубопроводу, монтажу запірної арматури та різного обладнання. Виготовляється з нержавіючої сталі марки AISI316.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN40 або Ду 40 (відповідає 1"1/2 дюйма).
2. Номінальний тиск (PN): Class 150 (приблизно 10-16 бар залежно від температури).
3. Матеріал корпусу: Нержавіюча сталь AISI316 (аналог 08Х17Н13М2, 1.4401).
4. Тип з'єднання: Різьбове, внутрішнє-внутрішнє (F-F).
5. Стандарт різьби: BSPP (трубна циліндрична різьба), відповідає ГОСТ 8966-75.
6. Робоча температура: Від -50°C до +220°C (залежить від матеріалу ущільнювача).
7. Виконання: Муфта-бочонок, виготовлена з товстостінної труби, згінна (з повністю прорізаною різьбою).
8. Стандарти виготовлення: ГОСТ 8966-75, DIN 2986, EN 10241.

Синоніми та альтернативні назви

• Муфта-бочонок: Технічний термін, що описує форму фітинга, схожу на бочонок.
• Муфта пряма: Вказує на те, що фітинг не є перехідним, тобто з'єднує труби однакового діаметра.
• Згінна муфта: Професійний сленг. Означає муфту з довгою безперервною різьбою, яка дозволяє використовувати її в парі зі згоном для монтажу у важкодоступних місцях без обертання труби.
• З'єднувальна муфта: Загальна назва, що підкреслює основну функцію - з'єднання.
• Фітинг різьбовий: Широкий технічний термін для всіх з'єднувальних деталей з різьбою.

Переваги різьбової муфти AISI316

1. Висока корозійна стійкість: Сталь AISI316 містить молібден, що забезпечує чудову стійкість до хлоридів, кислот та інших агресивних середовищ.
2. Простота та швидкість монтажу: Різьбове з'єднання не вимагає зварювання, що значно спрощує та прискорює монтажні роботи.
3. Надійність та герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (ФУМ-стрічка, анаеробний герметик) забезпечує довговічне та герметичне з'єднання.
4. Багаторазове використання: З'єднання можна багаторазово розбирати та збирати для проведення ревізії або ремонту системи.
5. Широкий діапазон температур: Нержавіюча сталь зберігає свої міцнісні характеристики в широкому діапазоні температур, від кріогенних до високих.
6. Міцність та довговічність: Виготовлення з товстостінної труби забезпечує високу механічну міцність та стійкість до гідроударів.
7. Гігієнічність: Сталь AISI316 є гігієнічним матеріалом, що дозволяє використовувати муфту в харчовій та фармацевтичній промисловості.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 304 або AISI 201: Заміна AISI316 на дешевші марки сталі призводить до значного зниження корозійної стійкості, особливо в агресивних середовищах (кислоти, сольові розчини).
• Зменшена товщина стінки: Зниження товщини стінки муфти зменшує її механічну міцність, стійкість до тиску та гідроударів, скорочуючи термін служби.
• Довжина муфти, коротша за стандартну: Використання вкорочених муфт зменшує площу контакту різьби, що знижує надійність і герметичність з'єднання, підвищуючи ризик зриву різьби при затягуванні.
• Неякісна різьба: Неповна глибина, зірвані або нерівні витки різьби унеможливлюють створення герметичного з'єднання і можуть пошкодити різьбу на відповідній деталі.

Монтаж та експлуатація

• Підготовка трубопроводу: Переконайтеся, що торці труб рівні, без задирок, а різьба на трубах чиста та неушкоджена.
• Напрямок потоку: Для прямої муфти напрямок потоку не має значення.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте якісні ущільнювальні матеріали, сумісні з робочим середовищем (наприклад, ФУМ-стрічка, анаеробний герметик, сантехнічний льон).
• Затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для забезпечення герметичності, але без надмірної напруги, щоб уникнути пошкодження різьби (особливо актуально для нержавіючої сталі через схильність до "закушування").
• Відсутність напружень: Монтуйте муфту так, щоб вона не зазнавала згинальних або розтягувальних навантажень від неспіввісності труб.
• Доступ для обслуговування: Забезпечте достатній простір навколо з'єднання для можливості його огляду та демонтажу.
• Промивання системи: Після завершення монтажу промийте систему для видалення можливого сміття.

• Плавне керування: Уникайте різких гідравлічних ударів у системі.
• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску та температури для Class 150.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI316 та обраним ущільнювачем.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Закушування (холодне зварювання) різьби: Нержавіючі сталі схильні до заїдання різьби при затягуванні без змащення. Використовуйте спеціальні пасти або якісні ущільнювачі для запобігання.
2. Перевищення робочого тиску: Експлуатація при тиску вище Class 150 може призвести до руйнування фітинга.
3. Неправильний ущільнювач: Вибір ущільнювача, несумісного з робочим середовищем або температурою, призведе до швидкої втрати герметичності.
4. Гальванічна корозія: При з'єднанні з трубами з вуглецевої сталі у вологому середовищі може виникнути гальванічна корозія.
5. Вібраційні навантаження: У системах з високим рівнем вібрації різьбові з'єднання можуть з часом ослабнути.
6. Неякісний монтаж: Надмірне затягування може пошкодити різьбу, а недостатнє — призвести до витоків.

Галузі застосування

• Хімічна та нафтохімічна промисловість: Для транспортування кислот, лугів та інших корозійних рідин.
• Харчова промисловість та фармацевтика: В системах подачі води, миючих розчинів, спиртів та інших продуктів.
• Системи водопостачання та опалення: У житлових, комерційних та промислових будівлях.
• Суднобудування: Завдяки високій стійкості до морської води та сольового туману.
• Целюлозно-паперова промисловість.
• Пневматичні системи та лінії подачі стисненого повітря.

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує довговічність в агресивних середовищах.
2. Гігієнічність: Гладка поверхня без пор перешкоджає розмноженню бактерій.
3. Міцність та жаростійкість: Зберігає механічні властивості при високих та низьких температурах.
4. Естетичний зовнішній вигляд: Не потребує фарбування та зберігає привабливий вигляд протягом усього терміну служби.
5. Довгий термін служби: Значно перевищує термін служби фітингів з вуглецевої сталі.
6. Екологічність: Нержавіюча сталь на 100% підлягає вторинній переробці.
