Клапан зворотний муфтовий нержавіючий DN15 (1/2") н/ж сталь CF8 (AISI304), Ру40 (800 PSI), кутовий, до 180°C

Клапан зворотний пружинний муфтовий DN15 (1/2") з нержавіючої сталі CF8 (AISI304) - це трубопровідна арматура автоматичної дії, призначена для запобігання зворотному потоку робочого середовища в технологічних системах. Виготовляється з корозійностійкої нержавіючої сталі марки CF8 (аналог AISI 304).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN15 або 1/2" дюйма.
2. Номінальний тиск (PN/Ру): Ру40 / PN40 (максимальний тиск до 40 бар), що еквівалентно приблизно 800 PSI.
3. Матеріал корпусу: Нержавіюча сталь CF8 (ливарний аналог сталі AISI 304).
4. Матеріал ущільнення: PTFE (фторопласт), забезпечує високу хімічну стійкість та герметичність у широкому діапазоні температур.
5. Тип приєднання: Муфтове (різьбове), внутрішня трубна різьба BSPP (G 1/2").
6. Робоча температура: Від -20°C до +180°C.
7. Керуючий елемент: Пружина з нержавіючої сталі, що забезпечує закриття клапана при припиненні прямого потоку.

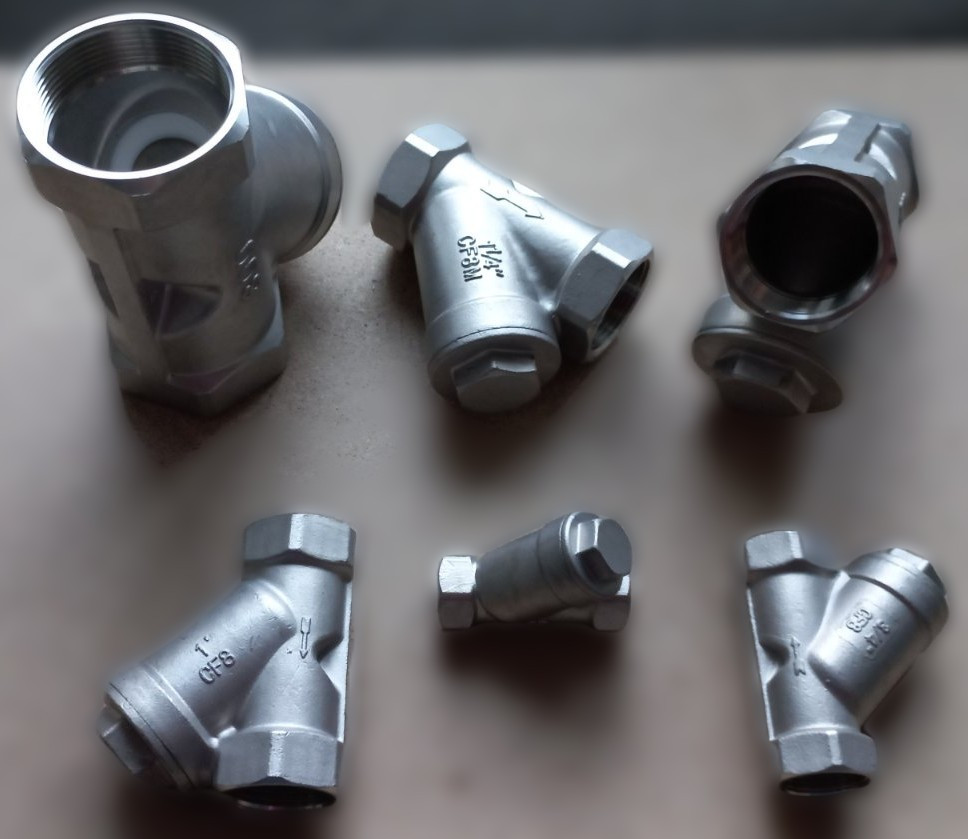

8. Конструкція: Кутова, Y-подібна.

Синоніми та альтернативні назви

• Клапан Y-подібний: Технічний термін, що описує характерну форму корпусу, яка нагадує літеру "Y". Така конструкція забезпечує кращі гідродинамічні характеристики порівняно зі стандартними клапанами.
• Клапан кутовий зворотний: Технічний термін, що вказує на те, що запірний елемент знаходиться під кутом до вісі потоку.
• Клапан зворотний косий: Професійний сленг, який також вказує на Y-подібну конструкцію з похилим розташуванням сідельної частини.
• Неповоротний клапан: Прямий технічний синонім терміну "зворотний клапан", що широко використовується в нормативній документації.
• Відсічний клапан: Функціональна назва, що підкреслює його здатність автоматично "відсікати" зворотний рух середовища.

Переваги кутового пружинного клапана

1. Низький гідравлічний опір: Y-подібна конструкція корпусу створює більш прямий та плавний шлях для потоку, що значно знижує втрати тиску в системі порівняно з дисковими або кульовими зворотними клапанами.
2. Універсальність монтажу: Клапан може бути встановлений як у горизонтальному, так і у вертикальному трубопроводі (за умови напрямку потоку вгору), що робить його універсальним рішенням.
3. Ефективне запобігання гідроудару: Наявність пружини забезпечує швидке та щільне закриття затвора одразу після зупинки потоку, мінімізуючи ризик виникнення руйнівного гідравлічного удару.
4. Ремонтопридатність: Конструкція з кришкою на корпусі забезпечує легкий доступ до внутрішніх елементів (затвора, пружини) для огляду, очищення або заміни без необхідності повного демонтажу клапана з трубопроводу.
5. Стабільна робота при низькому тиску: Пружинний механізм гарантує закриття клапана навіть за дуже низького зворотного тиску або його відсутності, на відміну від клапанів, що працюють лише за рахунок гравітації.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201 замість AISI 304: Різко знижується корозійна стійкість, що призводить до швидкого іржавіння в умовах підвищеної вологості та повної непридатності для використання з агресивними середовищами.
• Зменшення товщини стінок корпусу: Знижується механічна міцність та стійкість до тиску. Клапан не відповідатиме заявленому Ру40, що створює ризик руйнування корпусу під навантаженням.
• Встановлення пружини з вуглецевої сталі: Пружина швидко кородує, втрачає пружність і може зламатися, що призведе до повної відмови клапана ("залипання" у відкритому або закритому положенні).
• Заміна ущільнення PTFE на дешеву гуму (NBR/EPDM): Значно звужується діапазон робочих температур (зазвичай до 80-120°C), знижується хімічна стійкість та термін служби ущільнення, що призводить до втрати герметичності.

Монтаж та експлуатація

• Напрямок потоку: Встановлювати клапан суворо відповідно до стрілки, нанесеної на корпусі.
• Підготовка трубопроводу: Перед монтажем трубопровід має бути ретельно очищений від бруду, окалини та зварювального грату.
• Ущільнення з'єднань: Для герметизації різьбових з'єднань використовувати відповідні ущільнювальні матеріали, такі як фторопластова стрічка (ФУМ) або анаеробний герметик.
• Відсутність напружень: Клапан не повинен зазнавати напружень від трубопроводу (вигин, стиснення, розтягування).
• Доступ для обслуговування: Забезпечити достатній простір навколо клапана для можливого огляду та демонтажу кришки.

• Відповідність параметрів: Не перевищувати максимальні значення робочого тиску (40 бар) та температури (180°C).
• Сумісність середовища: Переконатися, що робоче середовище є хімічно сумісним з матеріалами клапана (нержавіюча сталь AISI 304 та ущільнення PTFE).
• Періодичний огляд: Регулярно перевіряти клапан на предмет зовнішніх пошкоджень та витоків.

Можливі ризики та обмеження

1. Абразивне зношування: За наявності в потоці твердих абразивних частинок (пісок, окалина) можливе пошкодження ущільнювальних поверхонь та втрата герметичності.
2. Кавітація: При високих швидкостях потоку та різких перепадах тиску може виникнути кавітація, що руйнує внутрішні компоненти.
3. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода).
4. Замерзання робочого середовища: Кристалізація рідини всередині клапана може призвести до його пошкодження або руйнування корпусу.
5. "Залипання" затвора: При роботі з в'язкими або забруднюючими середовищами можливе "залипання" затвора у відкритому положенні.

Галузі застосування

• Системи гарячого та холодного водопостачання
• Системи опалення та теплові пункти
• Хімічна та нафтохімічна промисловість
• Харчова та фармацевтична промисловість (для технічних рідин)
• Пневматичні системи та компресорні установки
• Трубопроводи для пари, конденсату та нейтральних газів

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Забезпечує тривалий термін служби в агресивних та вологих середовищах.
2. Гігієнічність: Гладка поверхня перешкоджає розмноженню бактерій, що є критичним для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Матеріал стійкий до механічних пошкоджень та високих навантажень.
4. Термостійкість: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Естетичний зовнішній вигляд: Не потребує додаткового захисного покриття та зберігає привабливий вигляд протягом усього терміну експлуатації.
