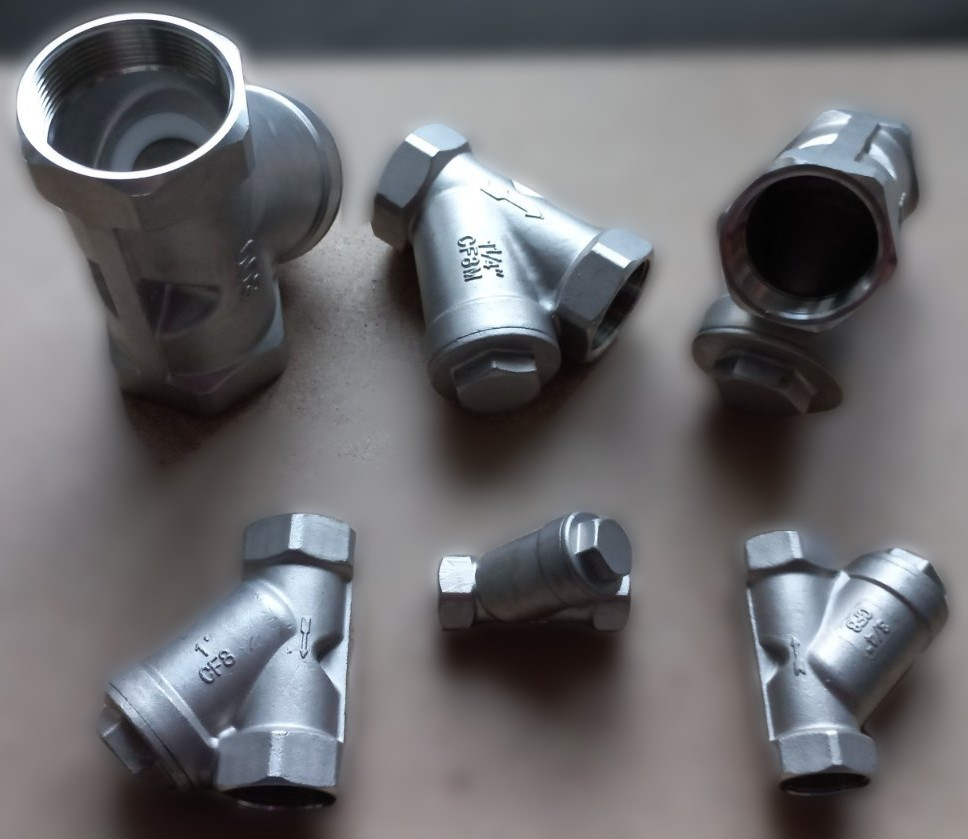

Клапан зворотний кутовий муфтовий DN25 (1"), нерж. сталь CF8 (AISI304), Ру40 (800 PSI), до 180°C

Клапан зворотний пружинний муфтовий DN25 (1") кутовий - це тип захисної трубопровідної арматури, призначений для автоматичного запобігання зворотному потоку робочого середовища в системі. Виготовляється з нержавіючої сталі марки CF8 (AISI304), що забезпечує високу корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN25, що відповідає 1 дюйму.
2. Номінальний тиск (PN/Ру): PN40 / Ру40 (максимальний тиск до 4 МПа або 800 PSI).
3. Матеріал корпусу та деталей: Корпус виготовлено з нержавіючої сталі CF8 (аналог AISI 304), пружина та диск – зі сталі SS304.
4. Матеріал ущільнення: PTFE (фторопласт), що забезпечує герметичність у широкому діапазоні температур.
5. Тип з'єднання: Муфтове (внутрішня трубна різьба), стандарт BSPP.
6. Робоча температура: Діапазон від -20°C до +180°C.
7. Конструкція: Кутова, зі зміною напрямку потоку на 90 градусів.
8. Керуючий елемент: Підпружинений запірний диск (тарілка), який закривається при припиненні прямого потоку.
9. Клас герметичності: Клас С згідно з ГОСТ 9544-2015.
10. Робоче середовище: Вода, пара, повітря, нафтопродукти, газ, слабоагресивні та харчові середовища.

Синоніми та альтернативні назви

• Клапан зворотний: Класична технічна назва, що вказує на основну функцію – запобігання зворотному руху потоку.
• Клапан зворотного ходу: Більш повний технічний термін, який використовується у нормативній документації.
• Відсічний клапан: Назва, що підкреслює здатність клапана "відсікати" потік при його реверсі.
• Пружинний клапан: Вказує на конструктивну особливість – наявність пружини для примусового закриття диска.
• Кутовий зворотний клапан: Технічний термін, що описує конструктивну форму корпусу з поворотом потоку.
• Нержавіючий клапан: Загальна назва, що акцентує увагу на матеріалі виготовлення.

Переваги кутового пружинного клапана

1. Автоматична робота: Функціонує автономно без необхідності зовнішнього керування чи джерела енергії, реагуючи на зміну напрямку потоку.
2. Надійний захист обладнання: Ефективно запобігає зворотному потоку, захищаючи насоси, компресори та інше чутливе обладнання від пошкоджень.
3. Можливість універсального монтажу: Завдяки пружині може встановлюватися в будь-якому просторовому положенні (горизонтально, вертикально, похило), на відміну від багатьох інших типів зворотних клапанів.
4. Мінімізація гідроудару: Пружина забезпечує швидке та плавне закриття затвора, що знижує ризик виникнення гідравлічного удару в системі.
5. Компактність та економія простору: Кутова конструкція дозволяє змінити напрямок трубопроводу на 90°, усуваючи необхідність встановлення додаткового фітинга-відводу.
6. Висока герметичність: Пружина створює додаткове зусилля на диску, забезпечуючи щільне прилягання та герметичність навіть за низького тиску або його відсутності.

Галузі застосування

• Промислове обладнання та технологічні лінії: Використовується в системах подачі рідин та газів.
• Системи водопостачання та опалення: Встановлюється для запобігання зворотному току води в побутових та промислових мережах.
• Хімічна промисловість: Застосовується для роботи з помірно агресивними середовищами завдяки стійкості нержавіючої сталі.
• Харчова промисловість: Підходить для використання в контакті з харчовими продуктами, напоями та питною водою.
• Енергетика: Використовується в пароконденсатних системах та допоміжних контурах.
• Пневматичні та гідравлічні системи: Забезпечує односпрямований рух стисненого повітря або гідравлічних рідин.
• Машинобудування та насосні станції: Інтегрується в обладнання для захисту від протитоку.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не схильна до іржі та стійка до впливу багатьох хімічних реагентів.
2. Довговічність та надійність: Забезпечує тривалий термін служби арматури навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин, що дозволяє використовувати його в системах з питною водою та у харчовій промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні робочих температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі мають привабливий вигляд і не потребують додаткового покриття.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки та зварювання.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед встановленням необхідно очистити труби від бруду, іржі та окалини.
• Напрямок потоку: Клапан встановлюється суворо за напрямком потоку, вказаним стрілкою на корпусі.
• Ущільнення різьбових з'єднань: Для герметизації різьбового з'єднання використовуйте ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик), сумісні з робочим середовищем.
• Затягування: Затягувати клапан слід з помірним зусиллям, використовуючи відповідний інструмент, щоб не пошкодити корпус.
• Відсутність напружень: Переконайтеся, що клапан встановлений без перекосів та механічних напружень з боку трубопроводу.
• Доступ для обслуговування: Забезпечте достатній простір навколо клапана для можливого огляду чи демонтажу.

• Відповідність параметрів: Не допускайте перевищення максимальних значень тиску та температури, зазначених у характеристиках.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з матеріалами клапана (AISI 304) та ущільнення (PTFE).
• Періодичний огляд: Регулярно перевіряйте клапан на наявність протікання та коректність роботи.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у середовищах з високим вмістом хлоридів або сильних кислот може призвести до корозії.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень може спричинити руйнування клапана.
3. Абразивне зношування: Наявність у потоці твердих абразивних частинок може пошкодити ущільнювальні поверхні та знизити герметичність.
4. Засмічення механізму: Великі частки або в'язкі відкладення можуть заблокувати рух диска, порушивши роботу клапана.
5. Неякісний монтаж: Неправильне встановлення може призвести до витоків або передчасного виходу з ладу.
6. Замерзання робочого середовища: Кристалізація рідини всередині клапана може пошкодити його корпус та внутрішні елементи.
7. Підвищений гідравлічний опір: Як і будь-який пружинний клапан, він створює певний опір потоку, що потрібно враховувати при проєктуванні системи.
