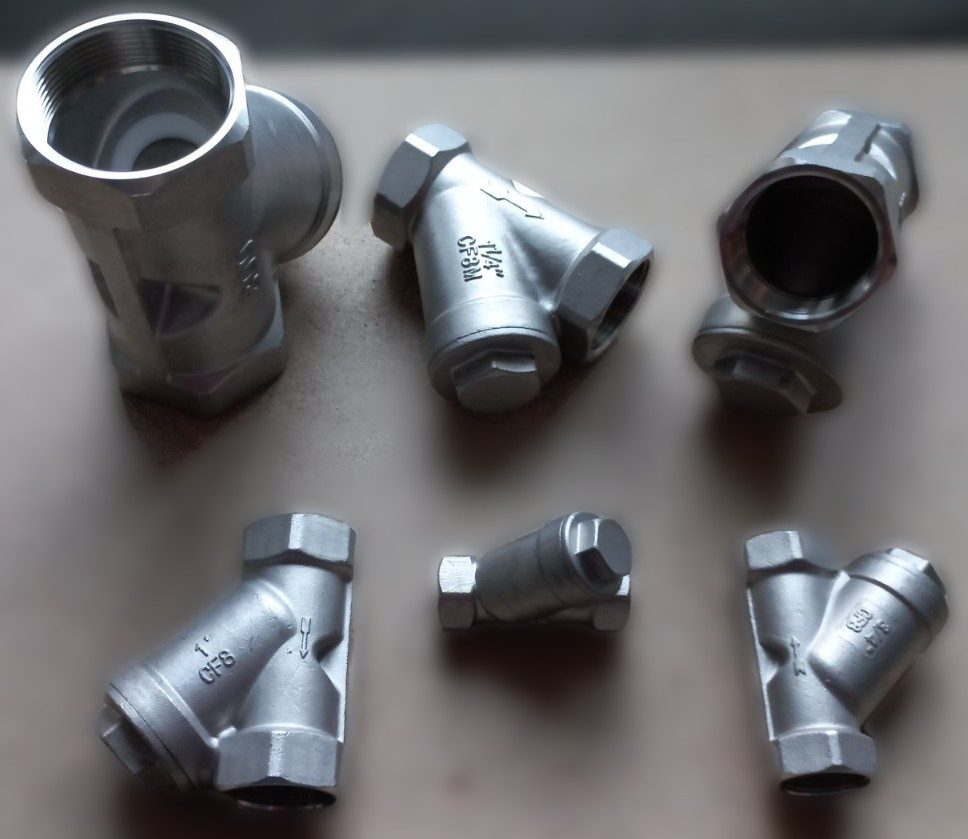

Клапан зворотний Y-подібний муфтовий DN50 (2") нержавіючий, н/ж сталь AISI304 (CF8), Ру40 (800 PSI)

Клапан зворотний Y-подібний муфтовий DN50 (2") нержавіючий - це захисна трубопровідна арматура автоматичної дії, призначена для запобігання зворотному потоку робочого середовища в технологічних системах. Виготовляється з нержавіючої сталі марки AISI 304 (CF8).

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50, що відповідає 2 дюймам.
2. Номінальний тиск (PN/Ру): PN40 / Ру40 (40 бар), що еквівалентно приблизно 800 PSI.
3. Матеріал корпусу та внутрішніх частин: Корпус, диск та пружина виготовлені з нержавіючої сталі AISI 304 (CF8), що забезпечує високу корозійну стійкість.
4. Тип ущільнення: Метал-по-металу для роботи в широкому діапазоні температур.
5. Тип приєднання: Муфтове (різьбове) з внутрішньою трубною різьбою стандарту BSPP (G).
6. Робоча температура: Від -30°C до +250°C, залежно від конкретних умов експлуатації.
7. Керуючий елемент: Пружина з нержавіючої сталі, яка повертає запірний диск у сідло при падінні тиску.
8. Клас герметичності (згідно з ГОСТ 9544-2015): Клас С (для ущільнення метал-по-металу).

Синоніми та альтернативні назви

• Клапан зворотний Y-подібний: Технічна назва, що описує характерну Y-подібну форму корпусу, яка забезпечує покращені гідравлічні характеристики.
• Клапан зворотний пружинний: Назва, що акцентує увагу на конструктивному елементі (пружині), який забезпечує закриття клапана.
• Клапан зворотний кутовий або косий: Технічні терміни, що використовуються для опису клапанів, де потік змінює напрямок, а затвор розташований під кутом до основної осі трубопроводу.
• Клапан зворотного ходу: Загальний технічний синонім, який прямо вказує на функціональне призначення пристрою.
• Підйомний зворотний клапан: Технічний термін, оскільки Y-подібний клапан є різновидом підйомних клапанів, де диск піднімається з сідла під дією потоку.
• Нержавіючий клапан для води: Популярна побутова та загальнотехнічна назва, що вказує на матеріал та основне робоче середовище.

Переваги Y-подібного зворотного клапана

1. Універсальність монтажу: На відміну від багатьох інших типів, пружинний Y-подібний клапан може встановлюватися в будь-якому просторовому положенні (горизонтальному, вертикальному або похилому) без втрати функціональності.
2. Низький гідравлічний опір: Y-подібна конструкція корпусу створює більш плавний шлях для потоку, що мінімізує втрати тиску та турбулентність у порівнянні з клапанами прямого підйому.
3. Швидке спрацьовування: Наявність пружини забезпечує швидке та чітке закриття затвора відразу після припинення прямого потоку, що ефективно запобігає гідравлічним ударам.
4. Можливість обслуговування без демонтажу: Конструкція з кришкою на корпусі дозволяє проводити огляд, очищення або заміну внутрішніх деталей без необхідності повного видалення клапана з трубопроводу.
5. Надійний захист обладнання: Ефективно захищає насоси, компресори та інше обладнання від пошкоджень, які можуть бути викликані зворотним потоком середовища.
6. Довговічність у складних умовах: Використання нержавіючої сталі AISI 304 та ущільнення метал-по-металу робить клапан стійким до агресивних середовищ та високих температур.

Галузі застосування

• Промислове обладнання та технологічні лінії: Захист систем від зворотного потоку в хімічній, нафтопереробній та інших галузях.
• Системи водопостачання та опалення: Запобігання зворотному руху води в побутових та промислових мережах.
• Насосні станції: Встановлення після насосів для запобігання їх обертанню у зворотний бік при зупинці.
  • Пневматичні та гідравлічні системи: Використання в системах з повітрям, маслами та іншими рідинами під тиском.
• Харчова промисловість: Застосування в лініях транспортування рідких харчових продуктів завдяки гігієнічності нержавіючої сталі.
• Енергетика: Використання в трубопроводах для пари, конденсату та технічної води.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь стійка до впливу води, пари, кислотних та лужних розчинів.
2. Довговічність та надійність: Матеріал забезпечує тривалий термін служби арматури навіть в агресивних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Нержавійка не вступає в реакцію з робочими середовищами, що є критично важливим для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні навантаження, що дозволяє використовувати її в системах з тиском до PN40 і вище.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та зберігають привабливий вигляд протягом усього терміну служби.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки та зварювання під час монтажу.

Монтаж та експлуатація

• Напрямок потоку: Встановлюйте клапан суворо відповідно до стрілки на корпусі, що вказує напрямок руху робочого середовища.
• Підготовка трубопроводу: Перед монтажем переконайтеся, що трубопровід очищений від бруду, окалини та інших сторонніх частинок.
• Ущільнення різьбових з'єднань: Використовуйте відповідні ущільнювальні матеріали (наприклад, ФУМ-стрічку або анаеробний герметик), сумісні з робочим середовищем та температурою.
• Затягування: Здійснюйте затягування з помірним зусиллям, щоб забезпечити герметичність з'єднання, не допускаючи деформації корпусу.
• Відсутність напружень: Трубопровід має бути вирівняний та закріплений, щоб уникнути механічних напружень на корпусі клапана.

• Сумісність середовища: Переконайтеся, що робоче середовище є хімічно сумісним з нержавіючою сталлю AISI 304.
• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (PN40) та температури, зазначені в технічних характеристиках.
• Періодичний огляд: Регулярно перевіряйте клапан на наявність витоків та правильність функціонування, особливо у відповідальних системах.

Можливі ризики та обмеження

1. Абразивне зношування: При роботі з середовищами, що містять тверді абразивні частинки, можливе поступове зношування ущільнювальних поверхонь диска та сідла.
2. Засмічення механізму: У сильно забруднених середовищах можливе засмічення пружинного механізму, що може призвести до неповного закриття клапана.
3. Тиск відкриття: Пружинний клапан вимагає мінімального перепаду тиску для відкриття, що створює додатковий гідравлічний опір у системі.
4. Втома пружини: При дуже високій циклічності роботи (часті та різкі зміни потоку) з часом можлива втома та поломка пружини.
5. Неправильний вибір матеріалу: Використання сталі AISI 304 не рекомендується для середовищ з високим вмістом хлоридів або в морській воді через ризик пітінгової корозії.
6. Замерзання робочого середовища: При негативних температурах замерзання води всередині клапана може призвести до його пошкодження.
