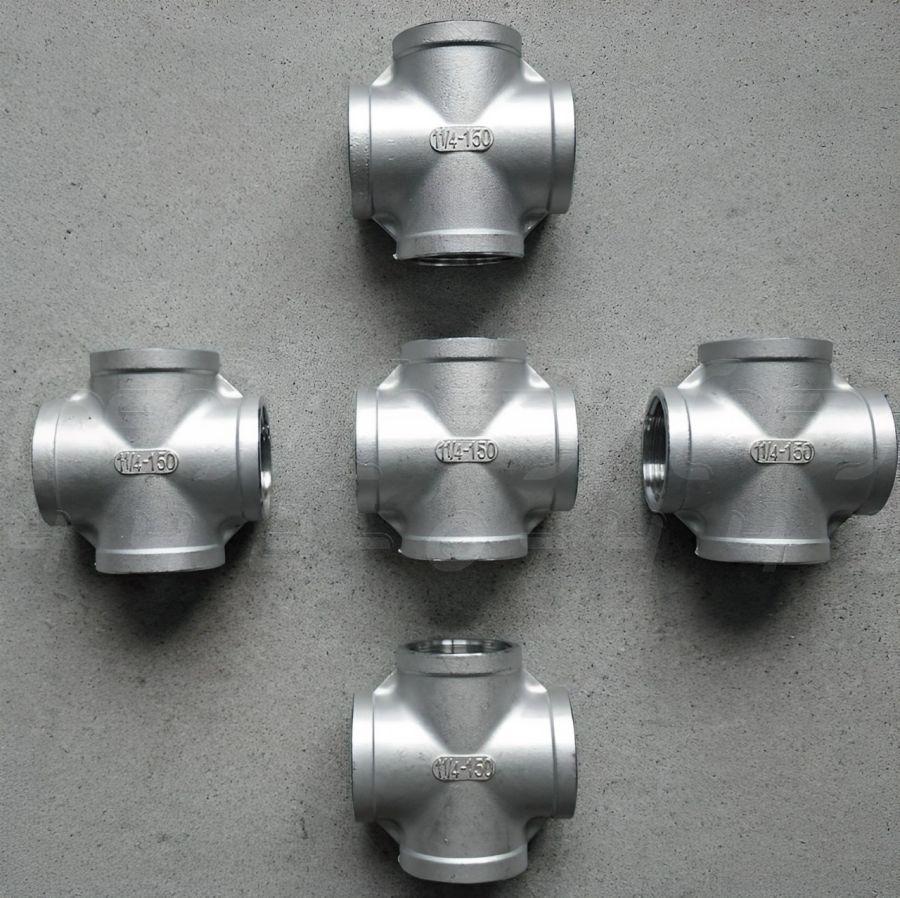

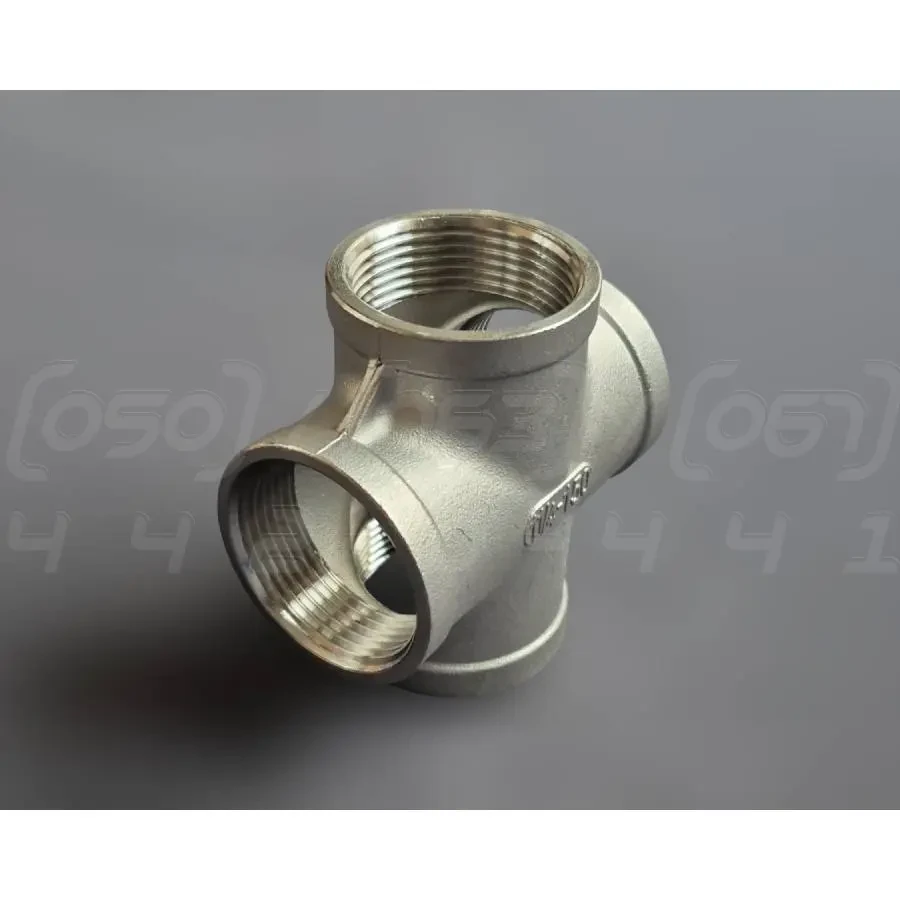

Хрестовина різьбова н/ж сталь Ду32 (1"1/4) AISI304, рівнопрохідна, внутрішня різьба BSPP, Class 150

Хрестовина нержавіюча Ду32 (1"1/4), внутрішні різьби BSPP, рівнопрохідна, н/ж сталь AISI304, 90°, Class 150, ISO 4144, EN 10241, DIN 2987 - це різьбовий фітинг з нержавіючої сталі, призначений для розгалуження або об'єднання чотирьох трубопровідних ліній під прямим кутом. Виготовляється з нержавіючої сталі марки AISI304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду32, що відповідає 1 1/4 дюйма.
2. Номінальний тиск (PN): Class 150, що еквівалентно тиску до 16 бар (PN16) при кімнатній температурі.
3. Матеріал корпусу: Нержавіюча сталь AISI304 (CF8), європейський аналог 1.4301, вітчизняний аналог 08Х18Н10.
4. Тип з'єднання: Чотири рівнопрохідні внутрішні циліндричні трубні різьби BSPP (G).
5. Робоча температура: Від -20°C до +220°C, що забезпечує широкі можливості застосування.
6. Кут з'єднання: 90° між усіма осями.
7. Стандарти виготовлення: Відповідає вимогам стандартів ISO 4144, EN 10241, DIN 2987, що гарантує сумісність та якість.

Синоніми та альтернативні назви

• Хрестовина різьбова: Класична технічна назва, що вказує на тип з'єднання та форму фітинга.
• Хрестовий фітинг: Технічний термін, що описує конструкцію виробу.
• Чотиристоронній з'єднувач: Описує функціональне призначення – з'єднання чотирьох ліній в одній точці.
• Фітинг-хрестовина: Поширена в каталогах та специфікаціях назва.
• Хрестовина нержавіюча: Популярний пошуковий запит, що акцентує увагу на ключовій перевазі матеріалу.

Переваги хрестовини

1. Створення складних вузлів: Дозволяє організувати перетин або розгалуження потоків у чотирьох напрямках, що є незамінним при проєктуванні складних трубопровідних систем.
2. Економія простору: Замінює собою комбінацію з декількох трійників та відводів, що робить вузол більш компактним та акуратним.
3. Універсальність: Може використовуватися як для поділу одного потоку на три, так і для змішування або об'єднання кількох потоків в один.
4. Гідравлічна ефективність: Симетрична рівнопрохідна конструкція забезпечує рівномірний розподіл потоку та тиску по всіх напрямках.
5. Простота монтажу: Різьбове з'єднання BSPP не вимагає зварювання, дозволяючи швидко та легко монтувати, демонтувати та обслуговувати вузол.

Області застосування

• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Промислове обладнання та технологічні лінії
• Харчова та фармацевтична промисловість
• Хімічна та нафтогазова промисловість
• Енергетика та машинобудування
• Лабораторне та вимірювальне обладнання

Переваги нержавіючої сталі

1. Широка корозійна стійкість: Нержавіюча сталь AISI304 ефективно протистоїть корозії в більшості промислових та побутових середовищ, включаючи воду, пару та харчові продукти.
2. Довговічність і надійність: Матеріал стійкий до механічних пошкоджень і зберігає свої експлуатаційні властивості протягом десятиліть.
3. Гігієнічність: Гладка непориста поверхня запобігає накопиченню бактерій і легко очищується, що є критично важливим для харчової та фармацевтичної галузей.
4. Термостійкість: Зберігає міцність та стабільність у широкому діапазоні температур від -20°C до +220°C.
5. Міцність: Витримує робочий тиск, що відповідає класу Class 150, забезпечуючи безпеку та надійність системи.
6. Естетичний вигляд: Фітинги з нержавіючої сталі не вимагають додаткової обробки або фарбування та мають привабливий зовнішній вигляд.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Істотне зниження корозійної стійкості, що призводить до швидкого іржавіння у вологому середовищі та скорочення терміну служби.
• Зменшення товщини стінок: Знижується механічна міцність та максимальний робочий тиск, фітинг стає вразливим до деформації під час монтажу.
• Неякісна різьба: Порушення геометрії різьби призводить до труднощів при монтажі та неможливості забезпечити герметичне з'єднання.
• Лита заготовка з пористістю: Наявність внутрішніх порожнин у металі послаблює конструкцію та може стати причиною витоку під тиском.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що різьби на фітингу та трубі чисті, без задирок та забруднень.
• Використання ущільнювача: Для герметизації різьбових з'єднань BSPP обов'язково використовуйте якісні ущільнювальні матеріали (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка).
• Правильне затягування: Затягуйте з'єднання з помірним зусиллям, щоб уникнути пошкодження різьби або задирання (холодного зварювання), характерного для нержавіючих сталей.
• Відсутність напружень: Монтуйте трубопровід так, щоб на хрестовину не діяли згинальні або розтягувальні навантаження.

• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (Class 150) та температури (до +220°C).
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями.

Можливі ризики та обмеження

1. Задирання різьби (Galling): При монтажі без мастила або ущільнювача різьба з нержавіючої сталі може "схопитися", що зробить демонтаж неможливим без пошкодження фітинга.
2. Перевищення робочого тиску: Використання фітинга в системах з тиском вище Class 150 може призвести до його руйнування.
3. Неправильний вибір матеріалу: Сталь AISI304 має обмеження і не підходить для роботи з деякими корозійними середовищами, такими як морська вода або сильні кислоти.
4. Вібраційні навантаження: В системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути.
5. Замерзання робочого середовища: Лід, що утворюється всередині фітинга, може викликати його розрив через розширення.
