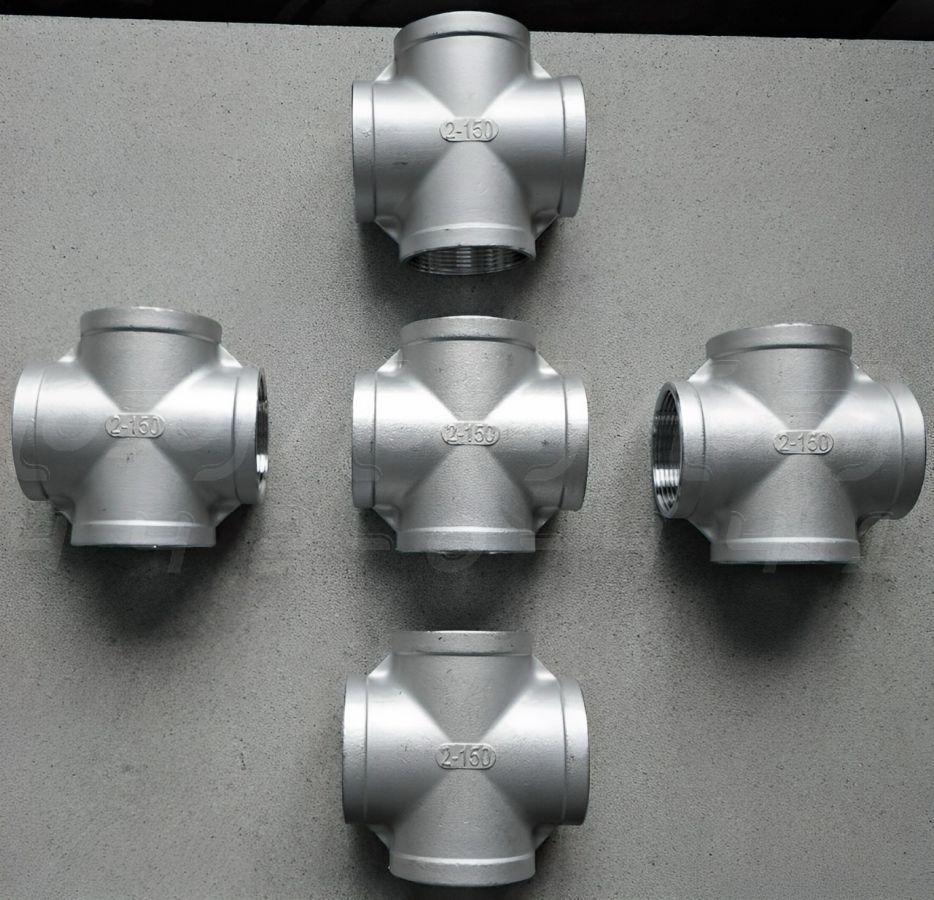

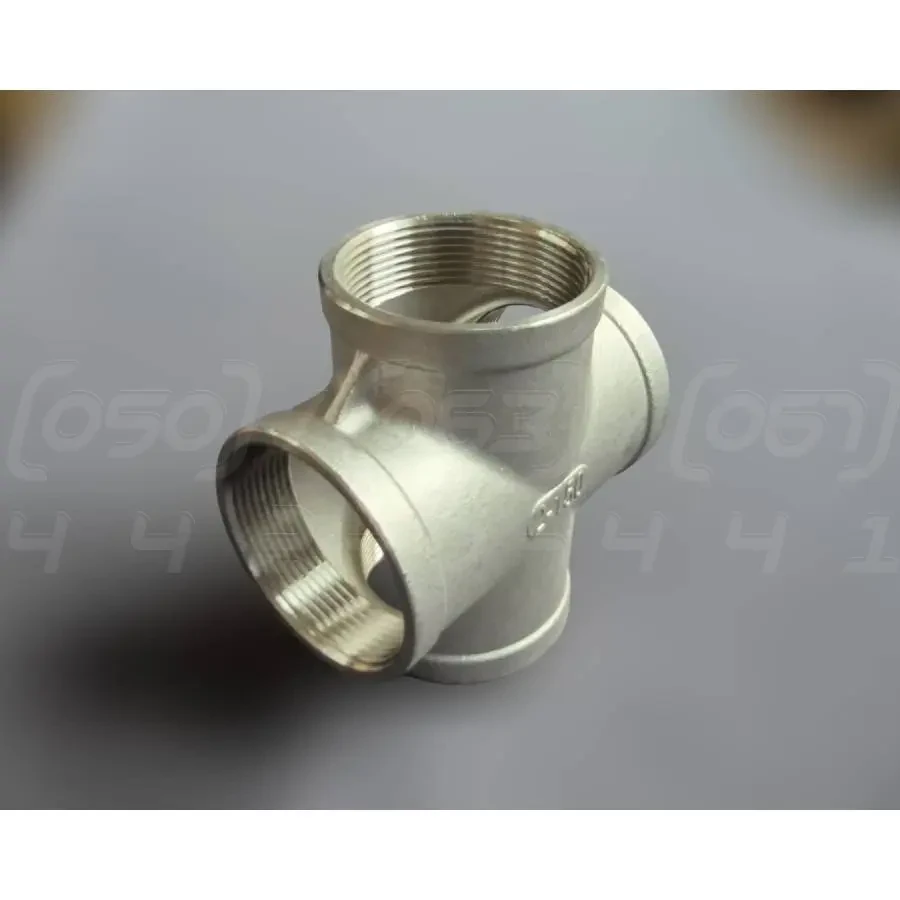

Хрестовина муфтова нержавіюча Ду50 (2") сталь AISI304, внутрішня різьба BSPP, Class 150, 90°

Хрестовина муфтова нержавіюча Ду50 (2") з внутрішньою різьбою BSPP - це різьбовий з'єднувальний елемент трубопроводу (фітинг), призначений для створення чотиристороннього розгалуження потоку робочого середовища під кутом 90 градусів. Виготовляється з високоякісної корозійностійкої нержавіючої сталі марки AISI 304, що забезпечує довговічність та надійність в експлуатації.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN50 або Ду50, що відповідає 2 дюймам.
2. Номінальний тиск (PN): Class 150 (приблизно 20 бар або 2.0 МПа), відповідає стандарту ISO 4144.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Муфтове, з чотирма рівнопрохідними внутрішніми трубними паралельними різьбами BSPP (G).
5. Робоча температура: Від -20°C до +220°C (залежно від ущільнювальних матеріалів та робочого середовища).
6. Конструкція: Рівнопрохідна, всі чотири виходи мають однаковий діаметр DN50.
7. Кут розгалуження: 90 градусів.
8. Стандарти: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Хрестовина різьбова: Технічна назва, що вказує на тип з'єднання (різьба) та форму фітинга.
• Фітинг-хрест: Поширена технічна назва, що описує геометрію деталі.
• Чотирьохходовий з'єднувач: Технічний термін, який точно описує функцію елемента – з'єднання чотирьох ліній трубопроводу.
• Хрестовий фітинг: Професійний сленг, коротке та зрозуміле позначення у середовищі монтажників.
• Хрестовина ВВВВ: Сленгове позначення, де "В" означає "внутрішня різьба", а чотири літери "В" вказують на наявність чотирьох таких різьб.

Переваги хрестовини

1. Створення складних розв'язок: Дозволяє з'єднувати чотири трубопровідні лінії в одній точці, що ідеально для складних технологічних схем.
2. Компактність: Замінює собою кілька трійників та відводів, заощаджуючи простір та зменшуючи кількість потенційних місць протікання.
3. Симетричний розподіл потоку: Забезпечує рівномірне розділення або змішування потоків робочого середовища.
4. Висока міцність: Суцільнолита конструкція з нержавіючої сталі має високу механічну міцність та стійкість до вібрацій.
5. Універсальність монтажу: Стандартна трубна різьба BSPP забезпечує легку та швидку інтеграцію в більшість систем.
6. Надійність з'єднання: Різьбове з'єднання при правильному ущільненні гарантує високу герметичність системи.

Області застосування

• Промислове обладнання та технологічні лінії: Для розподілу та змішування рідин, газів та пари.
• Системи водопостачання та опалення: У побутових та промислових мережах для створення складних контурів.
• Хімічна промисловість: Для транспортування агресивних середовищ, до яких стійка сталь AISI 304.
• Харчова промисловість: У лініях розливу, системах мийки (CIP) та інших процесах, де важлива гігієнічність.
• Пневматичні та гідравлічні системи: Для розведення ліній стисненого повітря або гідравлічних рідин.
• Машинобудування: Як компонент гідравлічних, мастильних або охолоджувальних систем верстатів та агрегатів.
• Енергетика: У допоміжних системах на електростанціях та котельнях.

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Матеріал AISI 304 не піддається іржі та стійкий до впливу багатьох кислот, лугів та сольових розчинів.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга без втрати експлуатаційних властивостей.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин і легко очищається, що є критичним для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає міцність у широкому діапазоні робочих температур.
5. Міцність при високому тиску: Здатна витримувати значні навантаження, забезпечуючи безпеку системи.
6. Естетичний зовнішній вигляд: Фітинги з нержавіючої сталі не вимагають фарбування та мають гарний вигляд у відкритих системах.
7. Добра зварюваність та оброблюваність: Хоча даний фітинг різьбовий, марка сталі AISI 304 загалом добре піддається різним видам обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Замість AISI 304 застосовують дешевшу сталь із меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшена товщина стінок: Виробництво фітингів з тоншими стінками для економії металу. Наслідки: Зниження механічної міцності, падіння максимального робочого тиску, ризик деформації чи руйнування під час монтажу та експлуатації.
• Неякісне нарізання різьби: Використання зношеного інструменту або порушення технології нарізання різьби. Наслідки: Складнощі при монтажі, "закушування" різьби, неможливість забезпечити герметичність з'єднання, ризик зриву різьби при затягуванні.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що внутрішня та зовнішня різьби чисті, без задирок та забруднень.
• Ущільнення різьбових з'єднань: Оскільки різьба BSPP є паралельною, для досягнення герметичності необхідно використовувати відповідний ущільнювальний матеріал (наприклад, ФУМ-стрічку, анаеробний герметик або сантехнічну нитку).
• Правильне затягування: Затягуйте з'єднання з помірним зусиллям, достатнім для герметизації, але без надмірного навантаження, щоб не пошкодити різьбу.
• Відсутність напружень: Монтуйте хрестовину так, щоб на неї не передавалися згинальні або розтягувальні навантаження від трубопроводу.
• Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску та температури, встановлені для даного фітинга.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високим тиском або агресивними середовищами.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не підходить для середовищ з високим вмістом хлоридів (наприклад, морська вода) або деяких сильних кислот.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище Class 150 / 220°C може призвести до руйнування фітинга.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або міді у вологому середовищі може виникнути гальванічна корозія.
4. Неякісний монтаж: Неправильне ущільнення або надмірне затягування є основними причинами витоків або пошкодження фітинга.
5. Замерзання робочого середовища: Кристалізація рідини (наприклад, води) всередині хрестовини може призвести до її розриву через розширення льоду.
