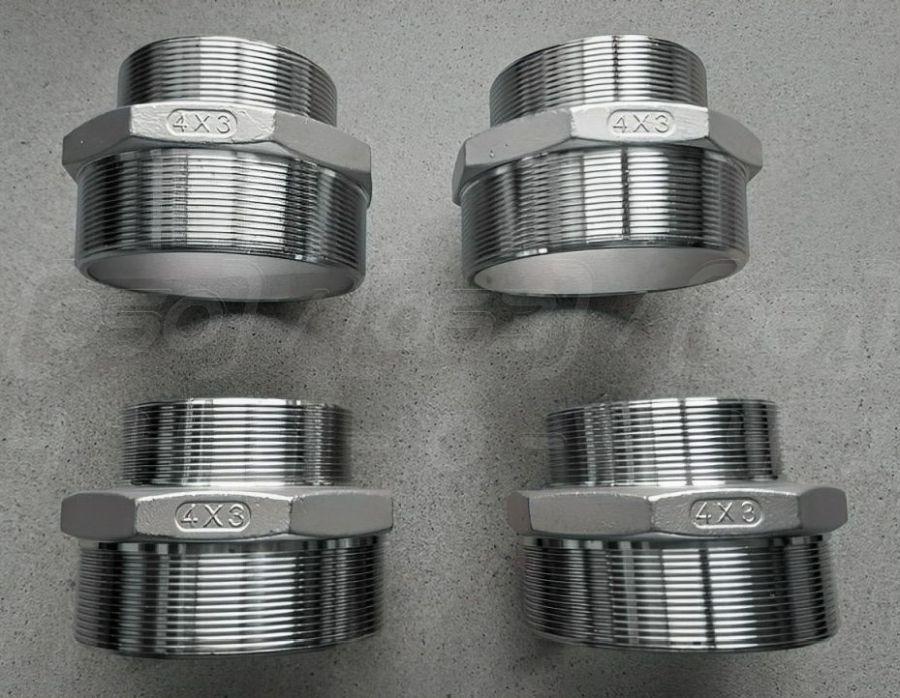

Ніпель перехідний різьбовий нержавіючий DN100x80 (4"x3"), н/ж сталь AISI 304, восьмигранник, Class 150, BSPP

Ніпель перехідний різьбовий нержавіючий DN100x80 (4"x3"), н/ж сталь AISI 304, з шестигранником, Class 150, ISO 4144, EN 10241, DIN 2987, BSPP - це різьбовий фітинг, призначений для герметичного та надійного з'єднання елементів трубопроводу з різними діаметрами. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN): DN100x80 (перехід з 4 на 3 дюйми).
2. Номінальний тиск (PN): PN20 (відповідає Class 150), забезпечує надійну роботу в системах середнього тиску.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналоги CF8, 1.4301, 08Х18Н10).
4. Тип з'єднання: Різьбове (зовнішня/зовнішня різьба), стандарт BSPP (трубна циліндрична різьба).
5. Робоча температура: Від -20°C до +220°C, залежно від використовуваного ущільнювача.
6. Керуючий елемент: Шестигранник під ключ, розташований по центру корпусу для зручності монтажу та демонтажу.

Синоніми та альтернативні назви

• Ніпель-редукція: Технічна назва, що точно описує функцію деталі – зменшення (редукцію) діаметра трубопроводу.
• Перехідник різьбовий: Загальна технічна назва для фітингів, що з'єднують труби різного діаметра за допомогою різьби.
• Редукція зовнішня/зовнішня (З/З): Технічний термін, що вказує на тип різьби (дві зовнішні) та функцію (редукція).
• Бочата перехідна: Поширений професійний сленг, що описує форму фітинга, схожу на маленьку бочку.
• Згін-редукція: Сленгова назва, яка іноді використовується за аналогією зі згоном, хоча конструкція ніпеля відрізняється.

Переваги ніпеля перехідного

1. Надійне з'єднання: Забезпечує міцне та герметичне з'єднання ділянок трубопроводу з різними діаметрами.
2. Зручність монтажу: Наявність шестигранника на корпусі дозволяє легко затягувати фітинг стандартним гайковим ключем без застосування спеціального інструменту.
3. Компактність і міцність: Лита конструкція забезпечує високу механічну міцність при компактних розмірах.
4. Універсальність: Дозволяє швидко та ефективно організувати перехід між різними типорозмірами труб та арматури.
5. Багаторазове використання: Різьбове з'єднання дозволяє багаторазово проводити монтаж та демонтаж вузла без пошкодження фітинга.
6. Стандартизація: Виготовлений відповідно до міжнародних стандартів ISO 4144, EN 10241, DIN 2987, що гарантує сумісність з іншими елементами системи.

Галузі застосування

• Промислове обладнання та технологічні лінії
• Нафтогазова промисловість
• Хімічна промисловість
• Харчова промисловість
• Енергетика
• Лабораторне обладнання
• Системи водопостачання та опалення
• Пневматичні та гідравлічні системи
• Машинобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, харчових продуктів, слабких кислот та лугів.
2. Довговічність та надійність: Забезпечує тривалий термін служби фітинга навіть у складних умовах експлуатації.
3. Гігієнічність та екологічна безпека: Матеріал не вступає в реакцію з робочим середовищем, що є критично важливим для харчової та фармацевтичної промисловості.
4. Стійкість до температур: Зберігає свої механічні властивості у широкому діапазоні температур.
5. Міцність при високому тиску: Витримує значні механічні навантаження та тиск.
6. Естетичний зовнішній вигляд: Поверхня не тьмяніє і не вимагає додаткового покриття.
7. Добра зварюваність та оброблюваність: Хоча для даного фітинга це не основна властивість, вона характеризує універсальність матеріалу.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Найчастіший спосіб здешевлення. Наслідки: сталь AISI 201 містить менше нікелю та хрому, через що значно поступається AISI 304 у корозійній стійкості, особливо в агресивних або вологих середовищах, і може іржавіти.
• Зменшення товщини стінок: Зниження металоємності для економії. Наслідки: падає максимальний робочий тиск, знижується механічна міцність, підвищується ризик деформації або руйнування під час монтажу та експлуатації.
• Неякісне нарізання різьби: Спрощення технологічного процесу. Наслідки: неточна геометрія різьби призводить до ризику "закушування" (холодного зварювання), неможливості створити герметичне з'єднання та ймовірності зриву різьби при затягуванні.
• Відсутність шестигранника: Спрощення форми фітинга. Наслідки: монтаж стає вкрай незручним, доводиться використовувати трубний (газовий) ключ, який пошкоджує поверхню фітинга, що погіршує його зовнішній вигляд і може стати осередком корозії.

Монтаж та експлуатація

• Підготовка трубопроводу: Переконайтеся, що різьба на відповідній частині чиста і не має пошкоджень.
• Ущільнення різьбових з'єднань: Для забезпечення герметичності використовуйте відповідні ущільнювальні матеріали (наприклад, стрічку ФУМ, анаеробний герметик або сантехнічний льон).
• Затягування: Затягуйте ніпель за допомогою гайкового ключа відповідного розміру за шестигранник. Не докладайте надмірних зусиль, щоб уникнути пошкодження різьби або корпусу.
• Відсутність напружень: Змонтований вузол не повинен зазнавати згинальних або розтягувальних навантажень від трубопроводу.
• Промивання системи: Після монтажу рекомендується промити систему для видалення можливих забруднень.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску (PN20) та температури, зазначені для фітинга.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304.
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. "Закушування" різьби: При монтажі без мастила або ущільнювача можливе заїдання різьби ("холодне зварювання"), що ускладнить або унеможливить демонтаж.
2. Перевищення робочих параметрів: Експлуатація при тиску вище PN20 або за межами температурного діапазону може призвести до руйнування фітинга.
3. Контактна корозія: Не рекомендується створювати з'єднання з фітингами з вуглецевої ("чорної") сталі у вологому середовищі через ризик електрохімічної корозії.
4. Неправильний вибір ущільнювача: Використання ущільнювача, несумісного з робочим середовищем або температурою, призведе до втрати герметичності.
5. Неякісний монтаж: Надмірне затягування може спричинити появу мікротріщин у корпусі або зрив різьби.
