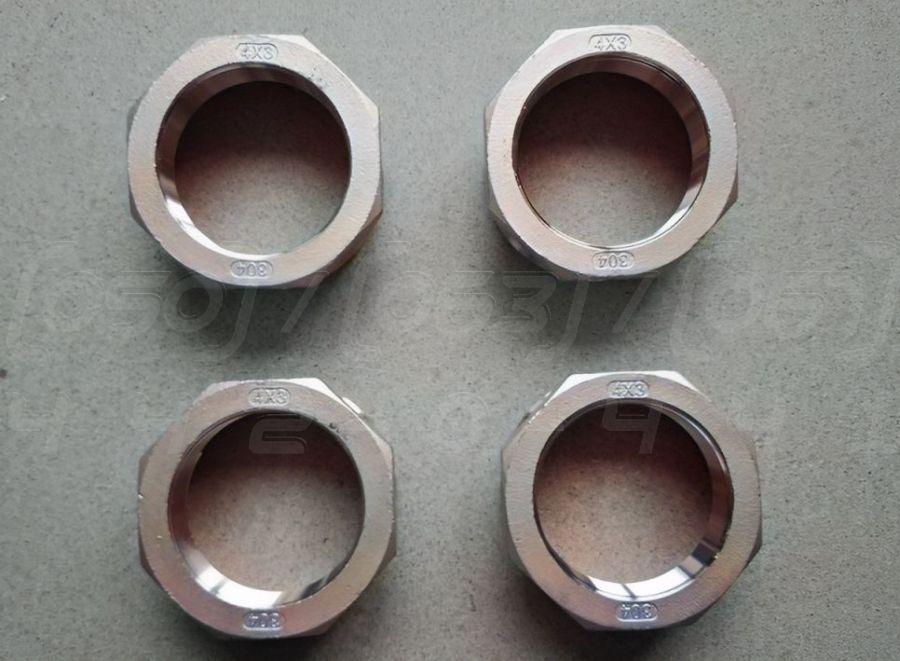

Футорка перехідна різьбова нержавіюча DN100x80 (4"x3"), н/ж сталь AISI304, Class 150, BSPP, лита

Футорка перехідна різьбова нержавіюча DN100x80 (4"x3"), н/ж сталь AISI304, Class 150, BSPP, лита - це литий різьбовий фітинг, призначений для створення герметичного переходу між елементами трубопроводу з різними діаметрами. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехід з DN 100 (або Ду 100) на DN 80 (або Ду 80).
2. Тип різьби: Зовнішня циліндрична різьба BSPP розміром 4 дюйми та внутрішня циліндрична різьба BSPP розміром 3 дюйми.
3. Номінальний тиск (PN): Class 150, що відповідає тиску до 20 бар (2.0 МПа) при кімнатній температурі.
4. Матеріал корпусу: Нержавіюча сталь AISI 304 (CF8), хімічний склад якої визначається стандартом Американського інституту чавуну та сталі (AISI), аналог 08Х18Н10.
5. Метод виготовлення: Точне лиття за виплавлюваними моделями, що забезпечує високу міцність і точність розмірів.
6. Робоча температура: Діапазон від -20°C до +220°C, залежно від використовуваного ущільнювального матеріалу для різьби.
7. Відповідність стандартам: Розміри та характеристики відповідають міжнародним стандартам ISO 4144, EN 10241 та DIN 2987.

Синоніми та альтернативні назви

• Футорка: Класична технічна назва для фітинга, що вкручується в деталь більшого діаметра для переходу на менший внутрішній діаметр.
• Перехідник різьбовий: Технічний термін, який точно описує функцію виробу – перехід між різними розмірами різьби.
• Редукція різьбова: Широко вживаний синонім, що походить від слова "редукувати" (зменшувати), вказує на зменшення діаметра проходу.
• Втулка перехідна: Технічна назва, що описує форму та призначення деталі як елемента для з'єднання.

Переваги футорки

1. Компактність: Забезпечує перехід між діаметрами в одному компактному корпусі, заощаджуючи простір порівняно з використанням кількох фітингів (наприклад, муфти-редукції та ніпеля).
2. Висока міцність: Лита монолітна конструкція без зварних швів забезпечує чудову стійкість до механічних навантажень та високого тиску.
3. Надійність з'єднання: Стандартизована різьба BSPP при правильному ущільненні гарантує повну герметичність системи.
4. Універсальність: Дозволяє легко з'єднувати труби, крани, клапани та інше обладнання з різними діаметрами різьби.
5. Простота монтажу: Встановлення вимагає лише стандартних інструментів та відповідного ущільнювального матеріалу.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Хімічна промисловість
• Харчова промисловість (молокозаводи, пивоварні)
• Нафтогазова промисловість
• Енергетика та теплові пункти
• Пневматичні та гідравлічні системи
• Машинобудування та суднобудування

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Сталь AISI 304 стійка до впливу води, пари, кислот, лугів та сольових розчинів.
2. Довговічність та надійність: Матеріал не піддається іржі та зберігає свої властивості протягом десятиліть.
3. Гігієнічність та екологічна безпека: Нержавіюча сталь не виділяє шкідливих речовин та ідеально підходить для харчових і фармацевтичних виробництв.
4. Стійкість до температур: Зберігає міцність як при низьких, так і при високих температурах.
5. Міцність при високому тиску: Лита конструкція з нержавіючої сталі витримує значні навантаження.
6. Естетичний зовнішній вигляд: Фітинги не потребують фарбування та легко очищуються.
7. Добра зварюваність та оброблюваність: Хоча даний виріб литий, матеріал AISI 304 загалом добре піддається обробці.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Зовні схожа на AISI 304, але містить менше нікелю та більше марганцю. Наслідки: значно нижча корозійна стійкість, швидке іржавіння у вологому середовищі, непридатність для відповідальних та харчових систем.
• Зменшення товщини стінок: Знижує вагу та вартість фітинга. Наслідки: падіння максимального робочого тиску, зниження механічної міцності, ризик руйнування при монтажі або гідроударі.
• Порушення геометрії різьби: Недотримання стандартів при нарізанні різьби для економії часу. Наслідки: неможливість створення герметичного з'єднання, ризик зриву різьби, протікання.
• Використання низькоякісного лиття: Спрощення технології лиття. Наслідки: наявність внутрішніх пор і каверн у тілі фітинга, що робить його крихким і ненадійним під тиском.

Монтаж та експлуатація

• Очищення різьби: Перед монтажем переконайтеся, що зовнішня та внутрішня різьби чисті, без задирок та бруду.
• Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальний матеріал (ФУМ-стрічка, анаеробний герметик, сантехнічна нитка), сумісний з робочим середовищем і температурою.
• Затягування: Затягуйте фітинг з помірним зусиллям, достатнім для герметизації, але без надмірного напруження, щоб не пошкодити різьбу (особливо актуально для нержавіючих сталей через схильність до "заїдання").
• Відсутність напружень: Переконайтеся, що трубопровід не створює згинальних або розтягувальних навантажень на фітинг.

• Відповідність параметрів: Не перевищуйте максимальні значення тиску (Class 150) та температури (до +220°C), встановлені для даного виробу.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне зі сталлю AISI 304 та обраним ущільнювачем.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібрацією або перепадами температур.

Можливі ризики та обмеження

1. "Заїдання" різьби (холодне зварювання): Нержавіюча сталь схильна до заїдання різьби під час монтажу без мастила або ущільнювача. Це може зробити демонтаж неможливим.
2. Перевищення робочого тиску: Використання фітинга в системах з тиском вище Class 150 може призвести до його руйнування.
3. Неправильний вибір ущільнювача: Несумісний або неякісний ущільнювач стане причиною протікань.
4. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або міді у вологому середовищі може виникнути гальванічна корозія.
5. Хлоридна корозія: Сталь AISI 304 вразлива до корозійного розтріскування в середовищах з високим вмістом хлоридів.
