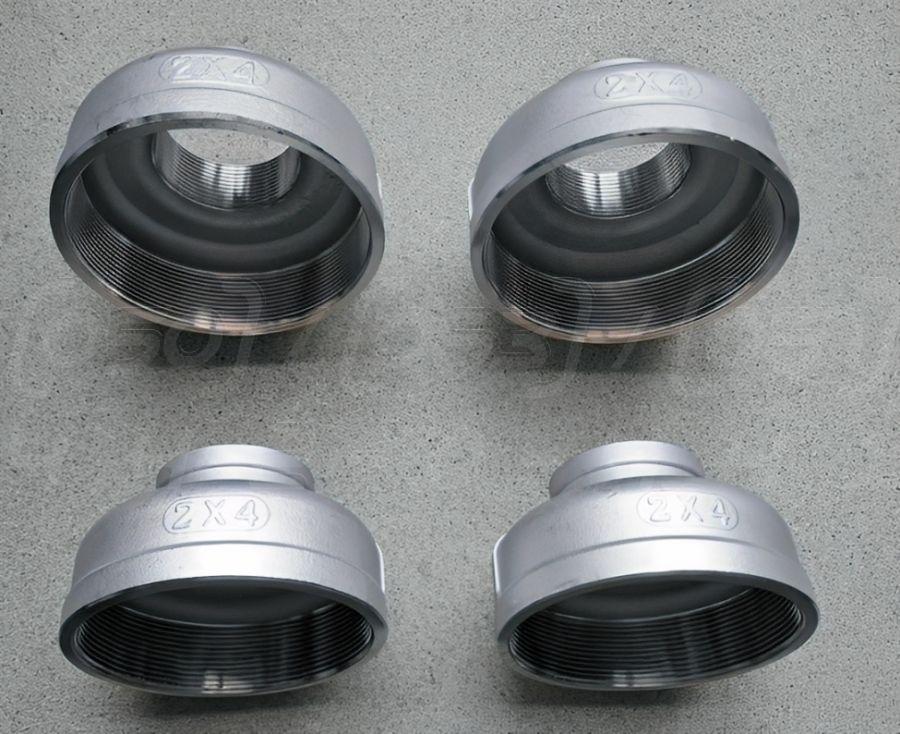

Муфта перехідна різьбова нержавіюча DN100x50 (4"x2"), н/ж сталь AISI 304, Class 150, BSPP

Муфта перехідна нержавіюча Ду=100х50 (4"х2") внутрішні різьби BSPP, лита, AISI 304, Class 150 - це литий різьбовий фітинг, призначений для створення герметичного переходу між трубами різних діаметрів. Виготовляється з нержавіючої сталі марки AISI 304 і застосовується в системах з некритичними та низькими вимогами до тиску, таких як водопостачання, опалення, а також у харчовій та хімічній промисловості.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Перехід з DN100 (4 дюйми) на DN50 (2 дюйми).
2. Номінальний тиск (PN): Class 150, що відповідає максимальному робочому тиску до 150 PSI (приблизно 10 бар).
3. Матеріал корпусу: Лита нержавіюча сталь марки AISI 304 (аналоги CF8, 08Х18Н10, 1.4301).
4. Тип з'єднання: Різьбове, з обох боків внутрішня трубна циліндрична різьба (BSPP, стандарт G).
5. Робоча температура: Від -20°C до +220°C.
6. Стандарти виготовлення: Відповідає ISO 4144, EN 10241, DIN 2987.

Синоніми та альтернативні назви

• Муфта редукційна: Технічно коректна назва, що вказує на функцію зменшення (редукування) діаметра трубопроводу.
• Перехідник ВВ (внутрішня-внутрішня): Технічний опис, що характеризує тип різьби (внутрішня) на обох кінцях фітинга.
• Різьбова редукція: Поширений професійний термін для фітингів, що змінюють діаметр різьбового з'єднання.
• З'єднувальна втулка: Сленгова назва, що описує зовнішній вигляд та функцію деталі.
• Фітинг-перехідник: Загальна назва для з'єднувальних елементів, що використовуються для переходу між різними розмірами труб.

Переваги перехідної муфти

1. Простота та швидкість монтажу: Різьбове з'єднання не вимагає зварювання, що значно спрощує та прискорює встановлення.
2. Надійність та герметичність: При правильному монтажі з використанням ущільнювальних матеріалів (наприклад, стрічки ФУМ) з'єднання забезпечує високу герметичність у системах низького тиску.
3. Компактність: Дозволяє здійснити перехід між діаметрами в обмеженому просторі, замінюючи більш громіздкі конструкції.
4. Висока міцність: Лита конструкція з нержавіючої сталі забезпечує відмінну стійкість до механічних навантажень та вібрацій.
5. Універсальність: Стандартна трубна різьба BSPP сумісна з більшістю видів трубопровідної арматури та труб.
6. Можливість демонтажу: З'єднання можна легко розібрати для обслуговування, ремонту чи модифікації системи.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Харчова промисловість
• Хімічна промисловість
• Нафтогазова промисловість (для ліній з низьким тиском)
• Енергетика
• Пневматичні та гідравлічні системи
• Машинобудування
• Лабораторне обладнання

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до впливу агресивних середовищ.
2. Довговічність та надійність: Матеріал має високу міцність і тривалий термін служби, який може досягати 30-50 років.
3. Гігієнічність та екологічна безпека: Гладка поверхня запобігає скупченню бактерій, що є критично важливим для харчової та фармацевтичної галузей.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, від низьких до високих.
5. Міцність при високому тиску: Витримує значні механічні навантаження та гідроудари.
6. Естетичний зовнішній вигляд: Вироби з нержавіючої сталі не потребують додаткового покриття та мають привабливий вигляд.
7. Добра зварюваність та оброблюваність: Матеріал легко піддається різним видам механічної обробки.

Варіанти здешевлення та їх наслідки

• Використання сталі нижчої якості (наприклад, AISI 201): Знижує вартість, але призводить до значного зменшення корозійної стійкості та скорочення терміну служби, особливо у вологих або агресивних середовищах.
• Зменшення товщини стінок: Робить фітинг дешевшим, але знижує його механічну міцність, стійкість до тиску та гідроударів.
• Низька якість лиття: Наявність внутрішніх пор, раковин та інших дефектів у структурі металу знижує міцність і може стати причиною витоків під тиском.
• Невідповідність стандартам різьби: Відхилення від стандартів BSPP або ISO можуть призвести до неможливості створення герметичного з'єднання, зриву різьби під час монтажу та протікання.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що різьба на трубах, що з'єднуються, чиста, без задирок і пошкоджень.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте якісні ущільнювальні матеріали, такі як анаеробний герметик або стрічка ФУМ, намотуючи її за ходом різьби.
3. Затягування: Затягуйте з'єднання за допомогою відповідного ключа, прикладаючи помірне зусилля, щоб не пошкодити різьбу.
4. Відсутність напружень: Монтуйте муфту так, щоб на неї не передавалися згинальні або розтягувальні навантаження від трубопроводу.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимально допустимі значення тиску (Class 150) та температури (до 220°C).
• Сумісність середовища: Переконайтеся, що робоче середовище сумісне зі сталлю AISI 304. Для високоагресивних кислот або хлоридів може знадобитися сталь AISI 316.
• Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з вібраціями або перепадами температур.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Використання сталі AISI 304 у середовищах з високим вмістом хлоридів або сильних кислот може призвести до корозії.
2. Перетягування різьби: Надмірне зусилля при монтажі може пошкодити різьбу та порушити герметичність з'єднання.
3. Гальванічна корозія: При контакті з фітингами з вуглецевої сталі або міді у вологому середовищі може виникнути гальванічна корозія.
4. Замерзання робочого середовища: Замерзання води всередині фітинга може призвести до його руйнування через розширення льоду.
5. Абразивне зношування: Наявність у потоці абразивних частинок (піску, окалини) може з часом зношувати внутрішню поверхню та різьбу.
