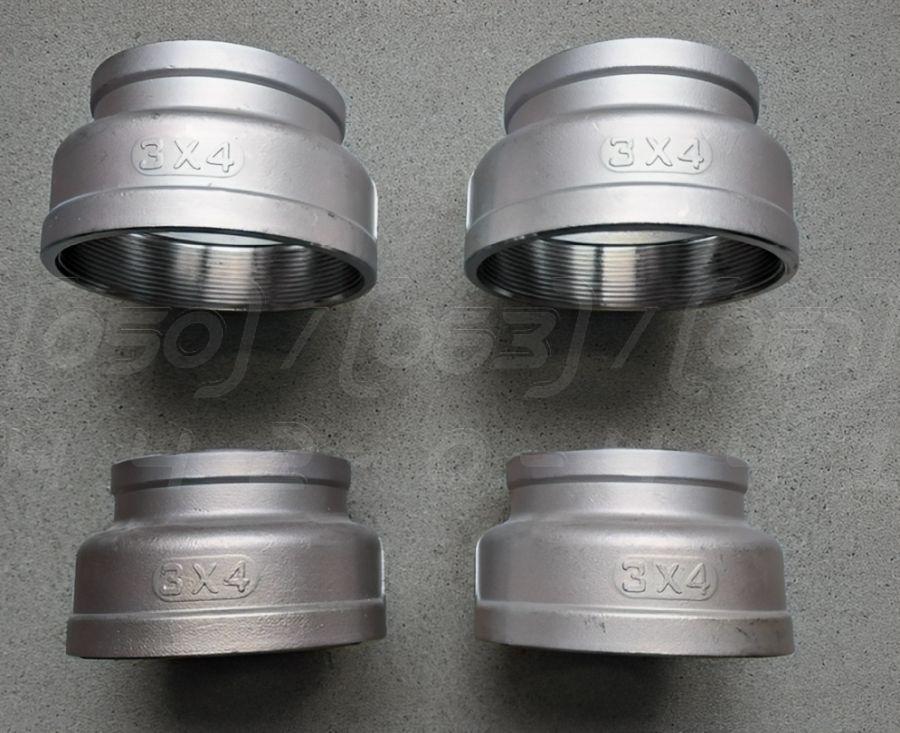

Муфта перехідна різьбова нержавіюча DN100x80 (4"x3"), н/ж сталь AISI 304, різьба BSPP, Class 150

Муфта перехідна нержавіюча Ду=100х80 (4"х3") з внутрішньою різьбою BSPP, лита, зі сталі AISI 304, Class 150 - це литий різьбовий фітинг, призначений для герметичного та надійного з'єднання ділянок трубопроводу з різними діаметрами. Виготовляється з нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): DN100x80 або Ду100х80 (перехід з 4 на 3 дюйми).
2. Номінальний тиск (PN): Class 150 (до 10-20 бар залежно від температури), застосовується для систем з низьким тиском.
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10, 1.4301).
4. Тип з'єднання: Різьбове, внутрішня/внутрішня (ВВ) циліндрична трубна різьба BSPP (G).
5. Робоча температура: Від -20°C до +220°C (максимальна температура залежить від ущільнювального матеріалу, що використовується).
6. Стандарти виготовлення: ISO 4144, EN 10241, DIN 2987, ASTM A351.

Синоніми та альтернативні назви

• Муфта перехідна: Класична технічна назва, що вказує на функцію з'єднання труб різного діаметра.
• Редукція різьбова: Технічний термін, що позначає зменшення (редукування) діаметра трубопроводу.
• Перехід різьбовий ВВ: Уточнювальна назва, яка вказує на тип різьби (внутрішня/внутрішня).
• З'єднувач перехідний: Загальна назва для фітингів, що виконують функцію переходу між розмірами.
• Футорка: Професійний сленг, який частіше стосується переходів із зовнішньої різьби на внутрішню, але іноді використовується і для позначення таких муфт.
• Перехідна втулка: Назва, яка підкреслює конструктивну форму виробу.

Переваги перехідної муфти

1. Компактність з'єднання: Забезпечує плавний і компактний перехід між трубами різного діаметра без використання кількох фітингів.
2. Простота монтажу та демонтажу: Різьбове з'єднання дозволяє легко та швидко встановлювати та знімати муфту за допомогою стандартного інструменту, без необхідності зварювання.
3. Висока герметичність: При правильному використанні ущільнювальних матеріалів (наприклад, PTFE стрічки) досягається надійне та герметичне з'єднання.
4. Універсальність: Може використовуватися для з'єднання труб з різних матеріалів, таких як сталь, мідь, пластик, за умови сумісності різьби.
5. Механічна міцність: Лита конструкція з нержавіючої сталі забезпечує високу стійкість до механічних навантажень та вібрацій.
6. Довговічність: Матеріал AISI 304 гарантує тривалий термін служби фітинга навіть у складних умовах експлуатації.

Області застосування

• Промислове обладнання та технологічні лінії
• Системи водопостачання та опалення
• Харчова промисловість (молокозаводи, пивоварні)
• Хімічна та фармацевтична промисловість
• Нафтогазова галузь
• Пневматичні та гідравлічні системи
• Машинобудування та сільське господарство

Переваги нержавіючої сталі

1. Висока корозійна стійкість: Нержавіюча сталь не піддається іржі та стійка до впливу агресивних середовищ.
2. Довговічність та надійність: Вироби з нержавійки служать десятиліттями, зберігаючи свої характеристики міцності.
3. Гігієнічність та екологічна безпека: Матеріал не виділяє шкідливих речовин та ідеально підходить для харчових та питних систем.
4. Стійкість до температур: Зберігає свої властивості в широкому діапазоні температур, від кріогенних до високих.
5. Міцність при високому тиску: Здатна витримувати значні навантаження без деформації.
6. Естетичний зовнішній вигляд: Поверхня фітинга не вимагає додаткової обробки або фарбування.
7. Добра зварюваність та оброблюваність: Дозволяє легко інтегрувати фітинг у складні трубопровідні системи.

Варіанти здешевлення та їх наслідки

• Використання сталі марки AISI 201: Замість AISI 304 застосовують дешевшу сталь з меншим вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітингів з тоншими стінками для економії матеріалу. Наслідки: Зниження максимального робочого тиску, ризик тріщин та руйнування під час монтажу або гідроудару.
• Порушення технології лиття: Використання неякісних форм, наявність пор та раковин у тілі фітинга. Наслідки: Приховані дефекти, що можуть призвести до протікання під тиском.
• Низька якість нарізання різьби: Невідповідність кроку або глибини різьби стандартам. Наслідки: Неможливість створення герметичного з'єднання, зрив різьби при затягуванні.

Монтаж та експлуатація

1. Підготовка трубопроводу: Переконайтеся, що різьба на трубах чиста, без задирок та пошкоджень.
2. Ущільнення різьбових з'єднань: Обов'язково використовуйте ущільнювальний матеріал (наприклад, анаеробний герметик, ущільнювальну нитку або стрічку ФУМ (PTFE)) для забезпечення герметичності.
3. Затягування: Затягуйте з'єднання за допомогою ключа відповідного розміру, докладаючи помірне зусилля, щоб не пошкодити різьбу.
4. Відсутність напружень: Монтуйте муфту так, щоб на неї не передавалися згинальні або розтягувальні навантаження від трубопроводу.
5. Промивання системи: Після завершення монтажу рекомендується промити систему для видалення можливого сміття.

1. Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (Class 150) та температури (220°C).
2. Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне з нержавіючою сталлю AISI 304 та обраним ущільнювачем.
3. Періодичний огляд: Регулярно перевіряйте з'єднання на предмет витоків, особливо в системах з високим тиском або вібраціями.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу ущільнення: Використання ущільнювача, несумісного з робочим середовищем або температурою, призведе до швидкої втрати герметичності.
2. Перетягування різьби: Надмірне зусилля при монтажі може призвести до зриву різьби або деформації фітинга.
3. Галінг (заїдання різьби): При монтажі нержавіючих різьб без змащення або ущільнювача можливе "холодне зварювання" поверхонь, що робить демонтаж неможливим.
4. Вібраційні навантаження: У системах із сильною вібрацією різьбові з'єднання можуть з часом ослабнути.
5. Несумісність стандартів різьби: Спроба з'єднати різьбу BSPP з конічною різьбою (наприклад, BSPT або NPT) без спеціального перехідника не забезпечить герметичності.
