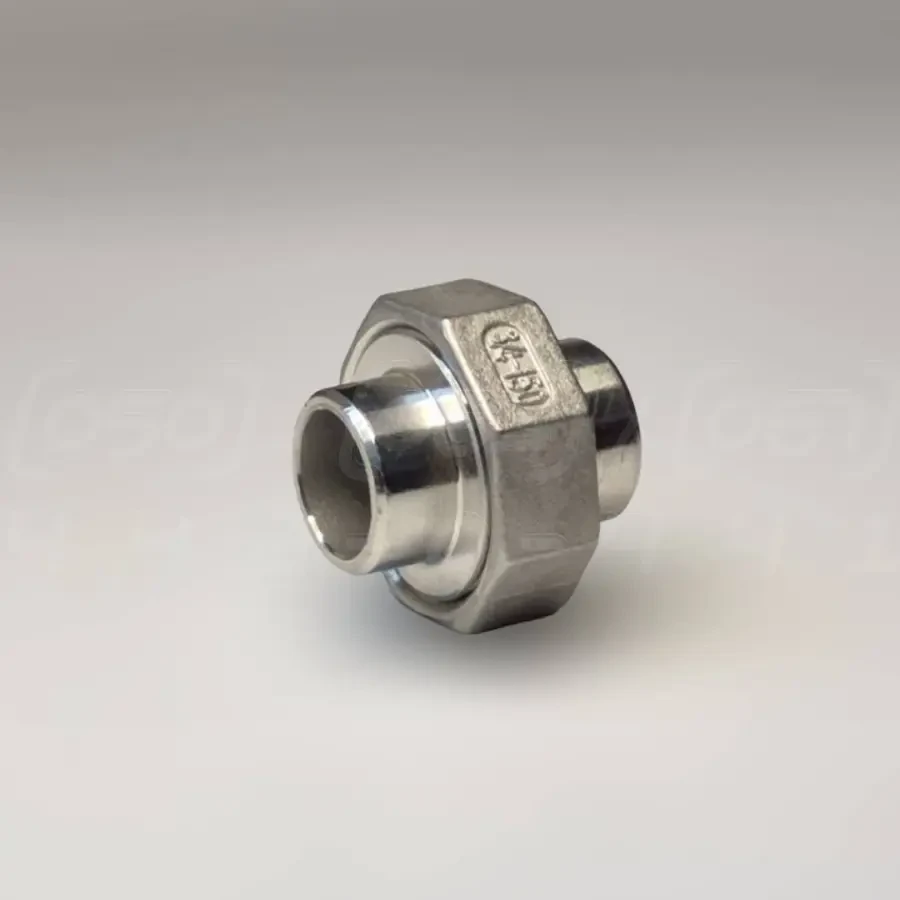

Американка приварна нержавіюча Ду20 (3/4") н/ж сталь AISI304, ущільнення конусне метал-метал, Class 150

Американка нержавіюча приварна Ду20 (3/4") — це розбірний з'єднувальний фітинг, призначений для створення герметичного та швидкороз'ємного вузла в трубопровідних системах методом зварювання. Виготовляється з нержавіючої сталі марки AISI 304, що забезпечує високу корозійну стійкість та довговічність.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду20, що відповідає 3/4 дюйма.
2. Номінальний тиск (PN): Class 150, розраховано на застосування в системах з низьким тиском до 20 бар (2 MPa).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (європейський аналог 1.4301, вітчизняний аналог 08Х18Н10), стійка до більшості кислот, лугів та сольових розчинів.
4. Тип ущільнення: Конусне "метал по металу". Герметичність з'єднання забезпечується щільним контактом двох прецизійно оброблених конічних поверхонь без використання додаткових прокладок.
5. Тип з'єднання: Під приварку встик (Butt Weld, BW). Патрубки фітинга приварюються безпосередньо до труби, створюючи монолітне та максимально надійне з'єднання.
6. Робоча температура: Від -20°C до +220°C. Відсутність полімерних ущільнювачів дозволяє використовувати фітинг у високотемпературних системах.
7. Ключова характеристика: Накидна гайка, яка дозволяє легко роз'єднувати та з'єднувати трубопровід для обслуговування, ремонту або заміни обладнання без необхідності різання труби.

Синоніми та альтернативні назви

• Згін-американка приварний: Поширена сленгова назва, що підкреслює розбірну конструкцію.
• Роз'ємне з'єднання під приварку: Технічно коректна назва, що описує функціонал та спосіб монтажу.
• Американка зварка-зварка: Професійний сленг, що вказує на те, що обидва кінці фітинга призначені для зварювання.
• Муфта американка зварювальна: Простомовне найменування, що використовується монтажниками.
• З'єднання з накидною гайкою приварне: Детальний опис конструкції фітинга.
• Американка з патрубками під приварку: Термін, що акцентує увагу на типі приєднувальних кінців.
• Американка приварна встик: Технічний термін, що уточнює тип зварного з'єднання.

Переваги приварної американки

1. Максимальна надійність з'єднання: Зварний шов є найміцнішим та найгерметичнішим типом з'єднання, що виключає протікання по лінії приєднання до труби.
2. Висока термостійкість: Ущільнення "метал по металу" не має температурних обмежень, властивих PTFE або гумовим прокладкам, і витримує до +220°C.
3. Гігієнічність: Відсутність застійних зон та гладка внутрішня поверхня після якісного зварювання роблять цей фітинг ідеальним для харчової та фармацевтичної промисловості.
4. Довговічність: Відсутність прокладок, що зношуються, та міцність зварного шва забезпечують максимально довгий термін служби всього вузла.
5. Зручність обслуговування: Накидна гайка дозволяє багаторазово розбирати вузол для чищення, ревізії або заміни обладнання без порушення цілісності трубопроводу.
6. Стійкість до вібрацій: При правильному монтажі зварне з'єднання краще протистоїть вібраційним навантаженням порівняно з різьбовим.
7. Відмінна зварюваність: Сталь марки AISI 304 належить до матеріалів, що добре зварюються, що спрощує монтаж за наявності відповідної кваліфікації.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Заміна якісної хромонікелевої сталі AISI 304 на дешевшу марганцеву. Наслідки: Значне зниження корозійної стійкості, поява іржі вже за кілька місяців експлуатації у вологому середовищі, непридатність для відповідальних застосувань.
• Зменшення товщини стінок: Виробництво фітинга з тоншими стінками патрубків та накидної гайки. Наслідки: Ризик пропалу або деформації металу під час зварювання, зниження максимального робочого тиску, зменшення загального терміну служби.
• Неякісна обробка конуса: Ущільнювальні поверхні мають шорсткості, задирки або неточну геометрію. Наслідки: Неможливість досягти герметичності, що призводить до протікань та необхідності надмірного затягування гайки, що викликає "закушування" різьби.

Монтаж та експлуатація

• Кваліфікація зварника: Зварювання нержавіючої сталі повинен виконувати кваліфікований фахівець з використанням TIG-зварювання в середовищі інертного газу (аргону).
• Підготовка кромок: Торці труб та патрубків мають бути рівно обрізані, очищені та знежирені перед зварюванням.
• Співвісність: Перед прихваткою необхідно забезпечити ідеальну співвісність труб та фітинга, щоб уникнути напружень у системі та забезпечити герметичність конусного ущільнення.
• Захист внутрішніх поверхонь: Під час зварювання необхідно захищати внутрішні поверхні фітинга (різьбу, конус) від бризок металу.
• Затягування гайки: Затягуйте накидну гайку з помірним зусиллям. Надмірне зусилля може призвести до "закушування" (холодної зварки) різьби.

Можливі ризики та обмеження

1. Неякісне зварювання: Непровар, пори або перегрів металу можуть призвести до зниження міцності з'єднання та стати причиною корозії або протікання.
2. "Закушування" різьби (Galling): Характерна для нержавіючих сталей проблема, при якій поверхні різьби "схоплюються" при сильному затягуванні, роблячи демонтаж неможливим.
3. Негерметичність конуса: Може виникнути через неспіввісність труб, потрапляння бруду або абразивних частинок на ущільнювальні поверхні.
4. Складність демонтажу: На відміну від різьбових аналогів, для заміни всього фітинга знадобиться різання труби.
5. Корозія в специфічних середовищах: Сталь AISI 304 може зазнавати корозії в середовищах з високим вмістом хлоридів або в сильно відновлювальних середовищах.

Галузі застосування

• Харчова промисловість: Обв'язка ємностей, насосів, пастеризаторів на молочних, пивоварних, сокових заводах.
• Фармацевтична та хімічна промисловість: У лініях транспортування продуктів, де потрібна висока чистота та надійність.
• Системи з низьким тиском: Водопроводи, системи опалення, маслопроводи та газопроводи з невисоким тиском.
• Енергетика: Допоміжні трубопроводи на електростанціях.
• Трубопроводи, де потрібне періодичне розбирання вузла, але різьбові з'єднання неприпустимі з міркувань надійності.

Переваги нержавіючої сталі

1. Корозійна стійкість: Забезпечує тривалий термін служби в агресивних та вологих середовищах.
2. Гігієнічність: Гладка поверхня запобігає накопиченню відкладень та росту бактерій, що є критичним для харчових та фармацевтичних виробництв.
3. Міцність та жароміцність: Зберігає механічні властивості у широкому діапазоні температур.
4. Естетичний зовнішній вигляд: Вироби не потребують фарбування та зберігають свій вигляд протягом усього терміну експлуатації.
5. Відповідність стандартам: Використання сталі, що відповідає міжнародним стандартам (AISI, ASTM), гарантує передбачувану якість та надійність.
