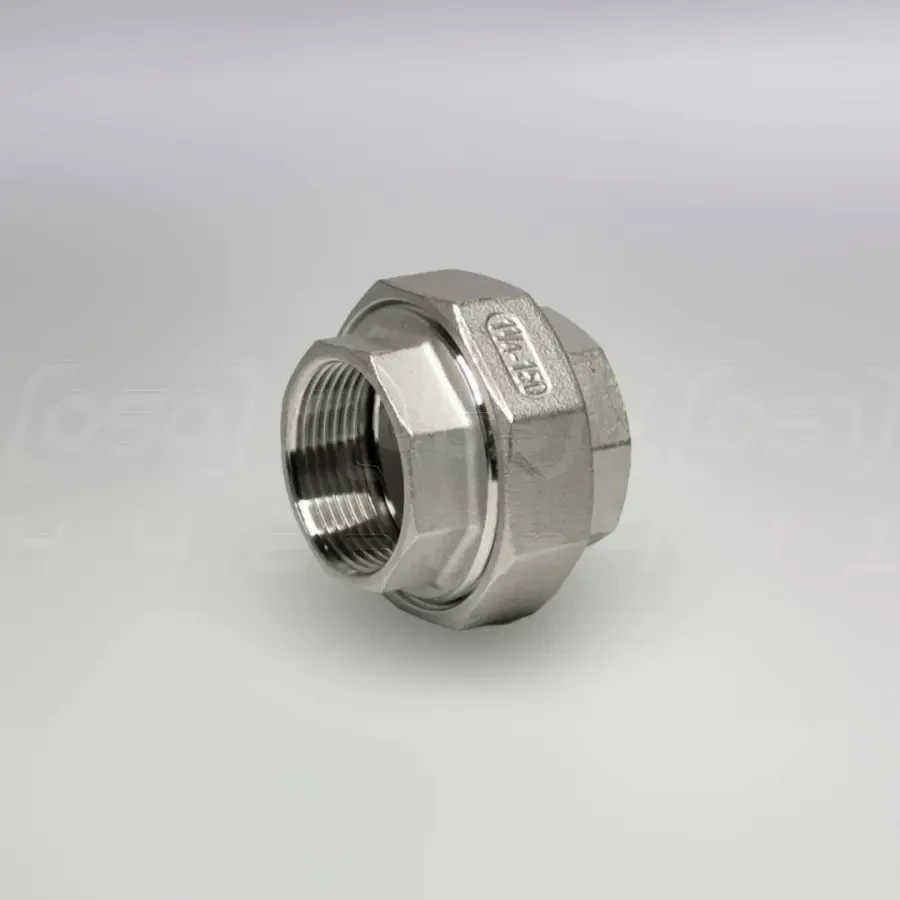

Американка внутрішня-внутрішня нержавіюча Ду32 (1"1/4) н/ж сталь AISI304 з прокладкою PTFE, Class 150, BSP

Американка внутрішня-внутрішня нержавіюча Ду32 (1"1/4) н/ж сталь AISI304 з прокладкою PTFE – це різьбовий роз'ємний фітинг, призначений для швидкого та зручного з'єднання двох ділянок трубопроводу. Виготовляється з корозійностійкої нержавіючої сталі марки AISI 304.

Технічні характеристики

1. Номінальний діаметр (DN/Ду): Ду32 або 1 1/4" (дюйма).
2. Номінальний тиск (PN): Class 150, що еквівалентно приблизно PN20 (20 бар).
3. Матеріал корпусу: Нержавіюча сталь AISI 304 (аналог 08Х18Н10, 1.4301).
4. Матеріал ущільнення: PTFE (фторопласт), що забезпечує високу хімічну стійкість та герметичність.
5. Тип приєднання: Різьбове, внутрішня-внутрішня (ВР-ВР) різьба.
6. Стандарт різьби: BSP (British Standard Pipe), трубна циліндрична різьба.
7. Робоча температура: Від -20°C до +180°C (обмежена термостійкістю прокладки з PTFE).
8. Ключова характеристика: Трьохскладова конструкція (два різьбових патрубки та накидна гайка), що дозволяє виконувати монтаж та демонтаж вузла без обертання труб.

Синоніми та альтернативні назви

• Муфта роз'ємна: Технічно коректна назва, що описує функцію фітинга як розбірного з'єднувального елемента.
• Згін-американка: Поширена сленгова назва, хоча класичний згін має іншу конструкцію. Використовується за аналогією для позначення роз'ємного з'єднання.
• З'єднання "американка": Загальна розмовна назва для даного типу фітингів.
• Американка ВР-ВР: Професійний сленг, де "ВР" означає "внутрішня різьба". Вказує на тип різьби на обох патрубках.
• Американка мама-мама: Широко вживаний монтажний сленг, де "мама" – це патрубок із внутрішньою різьбою.
• Американка гайка-гайка: Менш поширений сленговий варіант, де під "гайкою" мається на увазі елемент із внутрішньою різьбою.

Переваги американки з PTFE ущільненням

1. Швидкий монтаж та демонтаж: Дозволяє з'єднувати та роз'єднувати ділянки трубопроводу без необхідності обертати труби, що критично важливо в обмежених умовах.
2. Багаторазове використання: Конструкція розрахована на багаторазові цикли збирання-розбирання без втрати герметичності (за умови цілісності ущільнення).
3. Надійна герметичність: Ущільнювальна прокладка з PTFE (фторопласту) забезпечує чудову герметичність навіть при невисокому моменті затягування та компенсує дрібні дефекти поверхонь.
4. Хімічна стійкість: Фторопластове ущільнення та сталь AISI 304 стійкі до широкого спектра агресивних середовищ, кислот, лугів та розчинників.
5. Компенсація неспіввісності: Конструкція допускає невелику кутову та осьову неспіввісність труб, що з'єднуються, спрощуючи монтаж.
6. Висока корозійна стійкість: Матеріал корпусу, нержавіюча сталь AISI 304, відмінно протистоїть атмосферній та міжкристалітній корозії.
7. Відсутність потреби у зварюванні: Є повністю різьбовим з'єднанням, що виключає вогневі роботи та спрощує монтаж.

Варіанти здешевлення та їх наслідки

• Використання сталі AISI 201: Замість AISI 304 застосовують дешевшу сталь з низьким вмістом нікелю. Наслідки: Значне зниження корозійної стійкості, поява іржі у вологому середовищі, скорочення терміну служби.
• Зменшення товщини стінок: Виробництво фітингів з тоншими стінками для економії металу. Наслідки: Зниження механічної міцності, ризик деформації або руйнування при затягуванні та під тиском.
• Заміна ущільнення на дешевше: Використання прокладок з гуми (EPDM, NBR) або пароніту замість PTFE. Наслідки: Зниження максимальної робочої температури, втрата хімічної стійкості до агресивних середовищ, швидший знос ущільнення.
• Низька якість обробки: Неякісне нарізання різьби, наявність задирок. Наслідки: Складнощі при монтажі, ризик "закушування" різьби, неможливість забезпечити герметичність з'єднання.

Монтаж та експлуатація

• Підготовка трубопроводу: Перед монтажем переконайтеся, що торці труб рівні, а різьба на них чиста та без пошкоджень.
• Ущільнення різьбових з'єднань: Для герметизації зовнішньої різьби труб використовуйте ФУМ-стрічку, анаеробний герметик або сантехнічну нитку, сумісні з робочим середовищем.
• Затягування: Затягуйте накидну гайку з помірним зусиллям, достатнім для стиснення PTFE прокладки. Надмірне затягування може пошкодити ущільнення.
• Відсутність напружень: Монтуйте американку так, щоб на неї не передавалися згинальні або розтягувальні навантаження від трубопроводу.
• Доступ для обслуговування: Встановлюйте фітинг у місцях, де є вільний доступ для його подальшої інспекції або демонтажу.
• Промивання системи: Після завершення монтажу всієї системи рекомендується промити її для видалення можливого сміття.

• Відповідність параметрів: Не перевищуйте максимальні значення робочого тиску (PN20) та температури (180°C), встановлені для даної моделі.
• Сумісність середовища: Переконайтеся, що робоче середовище хімічно сумісне як з нержавіючою сталлю AISI 304, так і з ущільненням PTFE.
• Періодичний огляд: Регулярно оглядайте з'єднання на предмет витоків, особливо після циклів нагрівання-охолодження або вібрацій.

Можливі ризики та обмеження

1. Неправильний вибір матеріалу: Сталь AISI 304 не рекомендується для використання в середовищах з високим вмістом хлоридів (наприклад, морська вода), оскільки це може викликати точкову корозію.
2. Перевищення робочих параметрів: Експлуатація при тиску або температурі вище номінальних значень може призвести до руйнування фітинга або ущільнення.
3. Абразивний знос: Постійний вплив середовищ з абразивними частинками (пісок, окалина) може пошкодити ущільнення та внутрішні поверхні.
4. Неякісний монтаж: Недостатнє або надмірне затягування, використання невідповідних ущільнювальних матеріалів для різьби може стати причиною витоків.
5. Замерзання робочого середовища: Замерзання води або інших рідин всередині фітинга може призвести до його розриву через розширення льоду.
6. Гальванічна корозія: При прямому контакті з фітингами з вуглецевої сталі або латуні у вологому середовищі може виникнути гальванічна пара, що прискорює корозію.

Галузі застосування

• Харчова промисловість: трубопроводи для води, напоїв, молока, сиропів.
• Хімічна промисловість: транспортування кислот, лугів, розчинників, сумісних з AISI 304 та PTFE.
• Фармацевтична промисловість: системи для очищеної води та інших стерильних середовищ.
• Системи водопостачання та опалення: монтаж насосного обладнання, колекторів, фільтрів, де потрібна можливість швидкого демонтажу вузлів.
• Пневматичні системи: лінії подачі стисненого повітря.
• Загальнопромислові застосування: будь-які трубопровідні системи, що вимагають розбірних з'єднань.

Переваги нержавіючої сталі

1. Корозійна стійкість: Головна перевага, що забезпечує тривалий термін служби в агресивних та вологих середовищах.
2. Гігієнічність: Гладка поверхня нержавіючої сталі перешкоджає розмноженню бактерій, що є критичним для харчової та фармацевтичної галузей.
3. Міцність та довговічність: Матеріал має високу механічну міцність і зносостійкість.
4. Термостійкість: Нержавіюча сталь зберігає свої властивості в широкому діапазоні температур.
5. Естетичний зовнішній вигляд: Вироби не потребують фарбування та зберігають привабливий вигляд протягом усього терміну експлуатації.
6. Екологічність: Нержавіюча сталь на 100% підлягає вторинній переробці.
